Servicios de doblado de secciones de perfiles de extrusión de aluminio

Los servicios de doblado de secciones de perfiles de extrusión de aluminio brindan una remodelación precisa, estructural y de grado cosmético de perfiles extruidos en curvas complejas sin comprometer la integridad estructural. Al emplear tecnología avanzada, como el doblado por estiramiento CNC de tres rodillos, el doblado por estirado rotatorio y el doblado por prensa, los fabricantes pueden formar formas personalizadas para aplicaciones arquitectónicas, de transporte, industriales y médicas. Estas técnicas garantizan tolerancias estrictas, distorsión transversal mínima y acabados superficiales impecables necesarios para diseños industriales de alta gama.

De un vistazo

Tecnología de doblado de aluminio

La tecnología de doblado de aluminio utiliza fuerzas mecánicas especializadas para deformar los perfiles extruidos en configuraciones radiales precisas manteniendo estrictamente las dimensiones de la sección transversal original del perfil. Elegir el método físico apropiado es fundamental para minimizar las concentraciones de tensión, evitar el adelgazamiento de las paredes y prevenir el colapso estructural durante el proceso de fabricación.

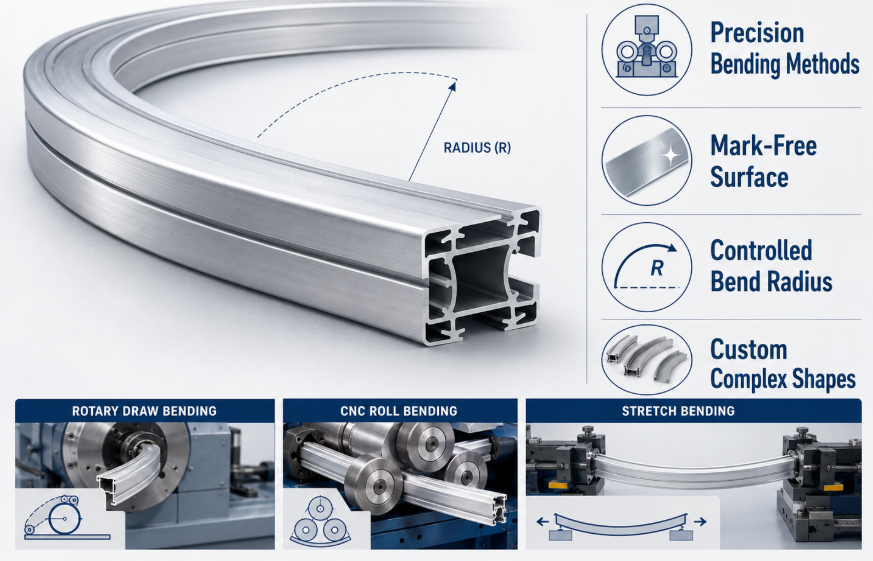

La fabricación industrial moderna se basa en varios métodos de deformación primaria para manejar diversas geometrías estructurales. El doblado por estirado giratorio asegura la extrusión a un troquel de doblado giratorio y estira el perfil contra un troquel de presión. Este proceso es muy eficaz para curvaturas de radio reducido, especialmente cuando se combina con un mandril interno que soporta las cámaras huecas del perfil, evitando el pandeo o aplanamiento de las paredes exteriores.

Para curvas de gran radio y formaciones circulares continuas, el doblado CNC de tres rodillos es el enfoque industrial estándar. Este método pasa el perfil de aluminio a través de una configuración de tres rodillos regulables, aplicando progresivamente fuerza de flexión en cada pasada. El control digital sobre el posicionamiento de los rodillos garantiza una repetibilidad constante y permite la formación gradual de curvas complejas de radio variable sin inducir fatiga repentina del material.

La flexión por estiramiento representa la técnica más avanzada para componentes estructurales. En este proceso, el perfil de aluminio se agarra por ambos extremos y se tensa hasta su límite elástico antes de enrollarlo alrededor de una matriz de doblado. Al mantener una tensión axial constante, el eje neutro de flexión se desplaza completamente fuera de la sección transversal del perfil. Esto elimina las tensiones de compresión en el radio interior, evitando las arrugas y reduciendo la recuperación elástica posterior a la flexión a niveles cercanos a cero. Esta técnica es muy valorada cuando se procesan aleaciones de alta resistencia donde la precisión geométrica es crítica.

El rendimiento de estas tecnologías depende en gran medida del estado metalúrgico del metal. Por ejemplo, las aleaciones de magnesio y silicio como 6061 y 6082 reaccionan de manera diferente dependiendo de si están en el estado templado T4 (tratado térmicamente con solución y envejecido naturalmente) o en el estado T6 (envejecido artificialmente). Los fabricantes a menudo optan por doblar perfiles en el estado T4 más dúctil y posteriormente realizar un envejecimiento artificial para lograr la dureza T6, lo que evita el agrietamiento a lo largo del radio de tensión exterior de la curvatura.

• Soporte de mandril de tracción giratorio : utiliza mandriles internos de latón o acero para evitar el colapso interno durante la deformación de radio estrecho.

• Control de tensión hidráulica : implementación de bucles de retroalimentación en tiempo real en máquinas dobladoras de estiramiento para ajustar la tensión en función de las variaciones en el rendimiento del material.

• Herramientas de perfil de cavidades múltiples : diseño de matrices segmentadas personalizadas que se anidan dentro de aletas de perfil complejas para distribuir la presión de manera uniforme durante las operaciones de doblado.

Doblado sin marcas

El doblado sin marcas es una subdisciplina de fabricación especializada que se centra en deformar perfiles de aluminio sin dejar imperfecciones cosméticas, marcas de herramientas, rayones o rayas en la superficie en áreas visibles. Este estándar de producción es esencial para perfiles anodizados o con recubrimiento en polvo destinados a instalaciones arquitectónicas de alta visibilidad, bienes de consumo de alta gama y aparatos médicos especializados.

Para eliminar las marcas de fricción entre herramienta y metal, los fabricantes reemplazan las herramientas tradicionales de acero endurecido con insertos de polímero de alto rendimiento o matrices sintéticas sólidas. Materiales como polioximetileno, nailon industrial y tereftalato de polietileno se mecanizan para que coincidan con el perfil exterior exacto de la extrusión. Estos materiales tienen un bajo coeficiente de fricción y un nivel de dureza más bajo que el aluminio, lo que evita el cizallamiento mecánico y el desgaste microscópico que se producen cuando el contacto deslizante de metal con metal tiene lugar bajo alta presión.

Además de las herramientas sintéticas, con frecuencia se aplican películas protectoras de barrera directamente a la extrusión de aluminio antes de que ingrese a la maquinaria dobladora. Estas películas coextruidas o de polietileno de baja densidad actúan como un amortiguador físico, absorbiendo la energía de corte generada por los troqueles deslizantes. Una vez que se completa el proceso de doblado, la película protectora se puede retirar, dejando el acabado original, la capa anodizada o el recubrimiento en polvo completamente intactos. Este paso elimina la necesidad de volver a trabajar la superficie después del doblado, como esmerilar o pulir.

Al fabricar productos de alta precisión, preservar las superficies cosméticas es una consideración de ingeniería clave. En entornos clínicos médicos, la integridad de la superficie es fundamental para el saneamiento, ya que incluso los arañazos microscópicos pueden albergar patógenos o resistir la esterilización. Para estas aplicaciones, elegir un servicio especializado de doblado de equipos médicos de aluminio anodizado garantiza que la capa protectora de óxido anódico permanezca completamente ininterrumpida y libre de microfisuras durante todo el proceso de formación.

1. Estándares de inspección de superficies : implementación de sistemas de inspección óptica automatizados para escanear superficies curvas en busca de microabrasiones bajo iluminación LED de alta luminosidad.

2. Calibración de alineación de matrices : uso de niveles láser digitales para alinear las matrices primarias, de presión y de limpieza, lo que evita picos de presión localizados que provocan pellizcos en la superficie.

3. Selección de lubricantes : Utiliza ésteres sintéticos altamente evaporativos o aceites evanescentes que brindan lubricación límite durante la deformación pero se limpian en seco sin dejar residuos químicos.

Protocolo de mantenimiento de herramientas : para garantizar tiradas de producción consistentes y sin marcas, los insertos de matrices sintéticos deben inspeccionarse cada 50 ciclos de doblado. Cualquier partícula metálica incrustada, polvo o astillas de aluminio debe eliminarse inmediatamente utilizando disolventes no abrasivos y cepillos suaves. Los restos microscópicos de aluminio incrustados en matrices de polímero actúan como un agente abrasivo que puede provocar rayones en los perfiles posteriores.

Capacidad de flexión

La capacidad de flexión define los límites geométricos, materiales y dimensionales dentro de los cuales un perfil de aluminio puede deformarse sin experimentar fallas mecánicas, pandeo de la pared o grietas. Definir estos límites requiere un análisis detallado de las propiedades mecánicas de la aleación, el momento de inercia de la sección transversal y los límites físicos de la maquinaria de doblado.

El principal factor que limita la capacidad de flexión es el límite de alargamiento de la aleación de aluminio específica. Durante una operación de flexión, el material en el radio exterior de la curva sufre deformación por tracción, mientras que el material en el radio interior sufre deformación por compresión. La tensión máxima de la fibra exterior depende de la distancia desde el eje de flexión neutro hasta la fibra más exterior en relación con el radio de flexión de la línea central. Si esta deformación por tensión excede el límite de elongación uniforme del material, se producirá agrietamiento por tracción. En consecuencia, las aleaciones de alta ductilidad como 6063-T4 poseen una capacidad de flexión mucho mayor, lo que permite un radio de curvatura mínimo más pequeño, en comparación con aleaciones menos dúctiles y de mayor resistencia como 7075-T6.

La geometría del perfil también juega un papel vital. Los perfiles simétricos con paredes gruesas pueden soportar mayores fuerzas de flexión y radios más estrechos que los perfiles de paredes delgadas, con múltiples cavidades o altamente asimétricos. Al doblar formas asimétricas, el eje neutro se aleja del centro geométrico, lo que puede provocar torsión o pandeo lateral. Para contrarrestar estas fuerzas, se deben diseñar mandriles internos personalizados, zapatas de soporte externas y controles de tensión especializados para que coincidan con el momento de inercia del perfil.

Los clientes industriales europeos suelen especificar tolerancias de alta precisión para las capacidades de flexión, y con frecuencia requieren una desviación máxima de ovalidad de menos del 1,5 por ciento en secciones curvas. Lograr estos resultados requiere hacer coincidir el estado mecánico de la aleación con los procesos mecánicos correctos. Si el espesor de la pared de un perfil es demasiado delgado en relación con su ancho total, se deben usar soportes internos durante el ciclo de formado para mantener la integridad estructural.

Para lograr curvaturas limpias y repetibles en perfiles complejos, los fabricantes deben evaluar cuidadosamente la interacción entre el espesor de la pared exterior y el radio de curvatura objetivo. Para aplicaciones médicas exigentes donde tanto la precisión dimensional como la calidad de la superficie son fundamentales, la utilización de un proceso de doblado de perfiles médicos de aluminio exclusivo proporciona el control de tensión calibrado y el soporte interno especializado necesario para manejar extrusiones de paredes delgadas sin distorsión.

• Verificación de elongación : realizar pruebas de tracción en lotes de extrusión entrantes para verificar que los límites de elongación reales coincidan con los valores especificados en los certificados de materiales.

• Compensación de recuperación elástica : Utiliza sistemas de control CNC digitales que doblan excesivamente el perfil en un porcentaje calculado para compensar la recuperación elástica.

• Optimización del espesor de la pared : Seleccionar perfiles de extrusión con una relación ancho-espesor baja para minimizar el riesgo de enlatado de aceite o arrugas en la pared en el lado de compresión.

Doblado Especializado

El doblado especializado implica diseñar soluciones de deformación no estándar y altamente personalizadas, que incluyen curvas de múltiples radios, bobinas helicoidales y curvaturas tridimensionales complejas dentro de una sola extrusión de aluminio. Este campo especializado requiere maquinaria CNC multieje avanzada, conjuntos de herramientas diseñados a medida y análisis preciso de elementos finitos para predecir y controlar el flujo de metal durante el procesamiento.

A diferencia de los arcos circulares simples, las curvas especiales a menudo realizan una transición suave a través de varios radios diferentes dentro de un único perfil continuo. El conformado de radios múltiples generalmente se ejecuta utilizando máquinas laminadoras CNC equipadas con posicionamiento hidráulico dinámico. A medida que el perfil pasa a través de los rodillos, un programa CNC ajusta la posición del rodillo central en tiempo real. Esto permite transiciones fluidas de secciones rectas a curvas cerradas y nuevamente a barridos suaves. Esta capacidad se utiliza ampliamente en fachadas arquitectónicas modernas y marcos estructurales aerodinámicos.

La flexión helicoidal tridimensional añade otra capa de complejidad al introducir un paso o torsión constante a lo largo de la longitud axial del perfil curvado. Este proceso requiere una configuración de máquina especializada que pueda aplicar simultáneamente fuerzas de flexión tanto en el plano vertical como en el horizontal mientras guía el perfil hacia adelante. Controlar la torsión es un desafío importante en el conformado tridimensional, ya que la sección transversal asimétrica de muchos perfiles personalizados resiste naturalmente la flexión biaxial, lo que puede provocar torsión o pandeo lateral si no se controla adecuadamente con las herramientas.

La integración de múltiples pasos de fabricación en el proceso de doblado es un requisito común para los componentes médicos e industriales de alta gama. Por ejemplo, los marcos de montaje estructurales utilizados en instalaciones sanitarias deben presentar curvaturas precisas junto con orificios de montaje integrados, ranuras fresadas y acabados superficiales limpios. La utilización de una especializada de doblado de perfiles de aluminio para uso médico solución permite a los fabricantes combinar un doblado CNC preciso con un mecanizado postformado, asegurando que todas las interfaces de montaje permanezcan perfectamente alineadas con respecto a las geometrías dobladas.

La ejecución de estos plegados avanzados requiere un manejo preciso del material y un control del proceso. La deformación física altera la estructura del grano de la aleación de aluminio, lo que puede provocar un endurecimiento por trabajo localizado. Si un perfil requiere múltiples curvaturas cerradas muy próximas, los fabricantes deben analizar el flujo de material para evitar fracturas por tensión localizadas o desgarros.

1. Análisis de elementos finitos : ejecución de simulaciones digitales del proceso de plegado para identificar posibles concentraciones de tensión, adelgazamiento de paredes y arrugas antes de mecanizar herramientas físicas.

2. Accesorios de sujeción dinámica : Implementación de abrazaderas hidráulicas que ajustan su fuerza de sujeción dinámicamente durante el ciclo de doblado, permitiendo que el metal fluya suavemente sin rasgarse.

3. Tratamiento térmico posterior al plegado : Aplicar recocido de alivio de tensión localizado a secciones muy deformadas del perfil para restaurar las propiedades mecánicas y prevenir el agrietamiento por corrosión bajo tensión con el tiempo.

Conclusión

El doblado de secciones de perfiles de extrusión de aluminio es un proceso de fabricación de alta ingeniería que equilibra la metalurgia, la fuerza mecánica y las herramientas de precisión. Desde el doblado por estirado rotatorio estándar hasta el conformado por estiramiento CNC avanzado de tres ejes, cada técnica debe seleccionarse cuidadosamente en función del temple de la aleación, la geometría del perfil y los requisitos estéticos de la aplicación. Al implementar soluciones de herramientas sin marcas, mantener un control estricto sobre los límites de flexión y aprovechar las capacidades multieje especiales, los fabricantes pueden producir componentes curvos complejos y de alto rendimiento que cumplan con estrictos estándares industriales y médicos. La asociación con un proveedor de fabricación especializado garantiza que los perfiles de aluminio personalizados se formen con una integridad estructural excepcional, tolerancias dimensionales precisas y acabados superficiales impecables.
