¿Cuáles son los requisitos para el doblado en ángulo en la fabricación de automóviles?

La flexión en ángulo en la fabricación de automóviles requiere un control riguroso de los parámetros mecánicos, incluida una gestión precisa de la relación del radio de curvatura, una predicción sistemática de la recuperación elástica, límites estrictos de distorsión de la sección transversal, una selección precisa del temperamento metalúrgico y una verificación automatizada de la tolerancia dimensional para mantener la integridad estructural en todo el chasis estructural y los componentes de gestión de accidentes.

De un vistazo

Tolerancias mecánicas y requisitos de radio de curvatura

Las tolerancias mecánicas y las reglas de radio de curvatura mínimo en la fabricación de automóviles establecen las condiciones límite necesarias para garantizar que la deformación plástica se produzca sin localización de deformaciones, microfracturas o variaciones dimensionales fuera de los umbrales de ensamblaje del OEM.

Lograr una repetibilidad dimensional estricta en series de producción automotriz de gran volumen requiere una especificación precisa de la geometría del perfil, las variaciones del espesor de la pared y las relaciones de curvatura de pliegue. En la estructura estructural de automóviles, los componentes se diseñan alrededor de células de soldadura robóticas automatizadas y plataformas de vehículos modulares. En consecuencia, las tolerancias lineales y angulares deben permanecer excepcionalmente estrictas para evitar errores de apilamiento del ensamblaje.

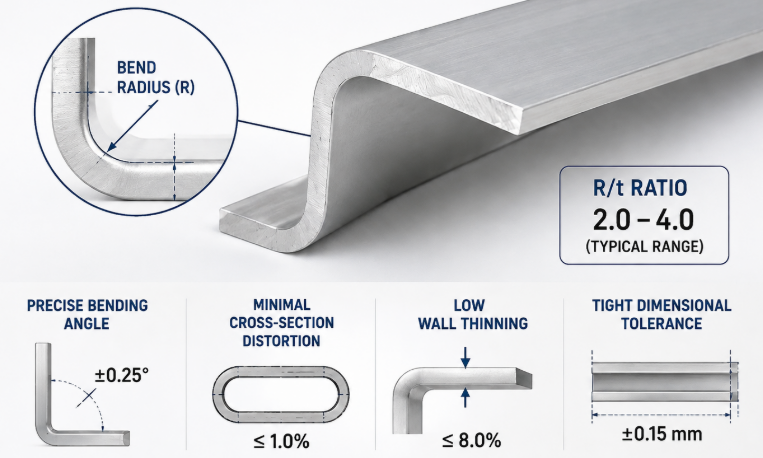

La métrica fundamental que controla la viabilidad de flexión del ángulo es la relación $R/t$ , donde $R$ representa el radio de curvatura de la línea central y $t$ representa el espesor de la pared o la altura del ala del perfil. En el doblado de ángulos de aluminio para automóviles, caer por debajo de los límites críticos de $R/t$ introduce una tensión de tracción excesiva en el radio exterior (extradós), lo que lleva a una degradación de la superficie de estricción o piel de naranja, al tiempo que induce un pandeo por compresión a lo largo del radio interior (intradós).

Para mantener el cumplimiento en geometrías espaciales complejas, los procesos de fabricación deben equilibrar la distribución de la deformación plástica con las tendencias de recuperación elástica. Cuando los perfiles de aluminio especificados se someten a flexión localizada, las fibras exteriores experimentan tensión uniaxial mientras que las fibras interiores se someten a compresión. Si las tensiones de compresión internas exceden el límite elástico sin un soporte localizado, las almas del perfil se ondularán, pandearán o colapsarán hacia adentro. Por el contrario, si la tensión exterior excede la resistencia máxima a la tracción, se produce una separación de granos catastrófica.

Estándares de selección de materiales y condiciones de temple

La selección de materiales para el doblado de ángulos para automóviles se centra en aleaciones de aluminio estructurales de la serie 6000 y de alta resistencia de la serie 7000 tratables térmicamente, donde los estados de temple específicos dictan la ductilidad inicial, el comportamiento de endurecimiento por deformación y el rendimiento mecánico final.

En las arquitecturas de vehículos modernos, las aleaciones de la serie 6000 (predominantemente 6061, 6063, 6082 y 6005A) dominan las aplicaciones estructurales debido a su equilibrio de extrudabilidad, conformabilidad, resistencia a la corrosión y respuesta de endurecimiento por envejecimiento posterior a la flexión. Para aplicaciones de gestión de energía en choques extremos, se especifican cada vez más aleaciones de alta resistencia de la serie 7000, aunque su reducido alargamiento a temperatura ambiente requiere controles estrictos del entorno de flexión.

El estado de temple del material juega un papel decisivo en la determinación de la capacidad de flexión. En el templado T6 completamente envejecido, las aleaciones de aluminio exhiben un alto límite elástico pero un bajo alargamiento uniforme, lo que hace que la flexión en ángulo de radio estrecho sea propensa a agrietar la superficie a lo largo de las bandas deslizantes. En consecuencia, las operaciones de doblado primario se realizan frecuentemente en la condición de temple T4 más suave (tratado térmicamente con solución y envejecido naturalmente), donde una mayor ductilidad permite una deformación plástica significativa sin fallas. Tras el proceso mecánico de flexión en ángulo, los componentes se someten a un endurecimiento por precipitación artificial para alcanzar las propiedades mecánicas finales T6.

1. Aleaciones de magnesio y silicio serie 6000 : Ofreciendo excelentes características de límite elástico y endurecimiento por trabajo, estas aleaciones sirven como punto de referencia para marcos espaciales estructurales y perfiles de vigas de impacto lateral. Sus valores de alargamiento en el temple T4 generalmente oscilan entre el 18% y el 24%, lo que permite una flexión compleja de radio variable sin microfisuras prematuras.

2. Aleaciones de alta resistencia de la serie 7000 : Al utilizar zinc y magnesio como elementos de aleación primarios, estos materiales ofrecen un límite elástico ultraalto adecuado para vigas de refuerzo de parachoques y refuerzos de pilares de techo. Doblar estas aleaciones requiere un control preciso sobre la tasa de deformación y, en muchos casos, técnicas de conformación en caliente para evitar fracturas frágiles a lo largo de los límites exteriores de curvatura.

3. Aleaciones de la serie 5000 no tratables térmicamente : aleaciones de endurecimiento por trabajo altamente dúctiles utilizadas principalmente para soportes no estructurales, ángulos de moldura y protectores térmicos. Ofrecen una formabilidad excepcional pero un límite elástico más bajo en comparación con las extrusiones estructurales de la serie 6000.

Los fabricantes de equipos originales de automóviles europeos suelen preferir las extrusiones 6082-T4 para los principales ángulos estructurales del chasis debido a la alta gestión de la sensibilidad al enfriamiento y la dureza superior de la aleación. Para geometrías complejas que requieren radios ultra estrechos, se implementa el doblado en caliente entre 150 °C y 220 °C para reducir temporalmente el límite elástico y aumentar la capacidad de endurecimiento por deformación sin provocar un envejecimiento excesivo prematuro de la estructura metalúrgica.

Tecnologías y maquinaria de plegado especializadas

El doblado en ángulo para automóviles utiliza procesos de deformación dinámicos controlados por CNC, que incluyen doblado por estiraje rotatorio, doblado por estiramiento, doblado de tres rodillos y doblado por prensa, cada uno de los cuales se selecciona según el módulo de sección, el radio de curvatura y el volumen de producción.

La selección de la tecnología de doblado óptima depende directamente de la geometría del perfil estructural, el radio de doblado requerido, la cadencia de producción y los límites de distorsión de la sección transversal permitidos. Las células de producción automatizadas integran máquinas CNC multieje avanzadas para lograr una alta precisión repetible en trayectorias espaciales tridimensionales.

1. Tecnología de estiramiento y doblado : en el estiramiento y doblado, se aplica a la extrusión una fuerza de tracción axial que excede el límite elástico del material antes y durante su limpieza sobre un bloque de encofrado. Al desplazar toda la sección transversal al dominio de deformación por tracción, la flexión por estiramiento elimina las tensiones de compresión en el radio interior, evitando eficazmente el pandeo del perfil y reduciendo drásticamente la recuperación elástica. Este es el método principal para componentes estructurales largos de estructuras espaciales de automóviles.

2. Doblado por tracción rotativa : Ideal para doblados estructurales de radio estrecho y alta precisión. El perfil se sujeta contra una matriz curva giratoria y se dibuja alrededor del radio, mientras que una matriz limpiadora y un mandril interno sostienen las paredes del perfil. Este proceso ofrece un control estricto sobre la geometría de la sección transversal, lo que lo hace ideal para piezas estructurales de aluminio con ángulos cerrados.

3. Doblado de tres rodillos (formación de rodillos) : utiliza tres rodillos ajustables para deformar progresivamente los perfiles de aluminio en radios grandes, continuos o variables. Proporciona una alta flexibilidad de producción para miembros largos del bastidor del vehículo, aunque controlar la recuperación elástica requiere sistemas de medición láser en línea en tiempo real.

4. Doblado por prensa/doblado por ariete : un proceso rentable y de alta velocidad en el que un ariete formador presiona el perfil entre dos troqueles de soporte fijos. Si bien es adecuado para la producción de soportes de gran volumen con radios generosos, ofrece un soporte transversal limitado y es propenso a provocar el aplanamiento del perfil si no se controla cuidadosamente.

Para componentes automotrices estructurales personalizados que requieren tolerancias estrictas y geometría adaptada, aprovechar los procesos de fabricación especializados de alta precisión, como los evaluados en metodologías avanzadas [de servicio de doblado de aluminio] , garantiza que la integridad del perfil estructural se mantenga durante los ciclos de producción de alto volumen.

Control transversal de integridad y distorsión

Mantener la geometría de la sección transversal durante la flexión en ángulo requiere contrarrestar las fuerzas radiales localizadas que causan adelgazamiento de las paredes, separación de las alas, pandeo del alma y aplanamiento del perfil.

Cuando se dobla una extrusión de aluminio estructural hueca o en ángulo en L, en canal en C, los vectores de tensión radial dirigidos hacia el centro de curvatura fuerzan a la pared exterior a moverse hacia adentro mientras empujan la pared interior hacia afuera. La deformación incontrolada produce una distorsión severa de la sección transversal, lo que hace que el perfil doblado sea incapaz de acoplarse con conjuntos de estampado adyacentes o pasar los requisitos de carga de choque estructural.

Para mantener la geometría estructural en extrusiones de aluminio complejas, los mandriles internos y las zapatas flexibles externas se integran directamente en el conjunto del troquel de doblado. Los mandriles, que van desde diseños de tapón sólido hasta configuraciones articuladas de múltiples bolas, soportan la cavidad interna del perfil directamente en el punto de deformación plástica. Los troqueles limpiadores externos evitan que el material se arrugue a medida que pasa a la zona de compresión.

Los diseños avanzados de herramientas personalizadas también utilizan fluido hidráulico interno o núcleos de aleación de bajo punto de fusión durante la fase de flexión. En soportes estructurales automotrices de alta precisión, los insertos internos sólidos y flexibles de poliuretano se comprimen dentro del perfil para mantener el paralelismo entre las bandas durante las operaciones de estirado giratorio de alta velocidad.

Estrategias de compensación y control de recuperación elástica

El control de la recuperación elástica en la flexión de ángulos de automóviles implica neutralizar la recuperación de la tensión elástica mediante sobreflexión mecánica, sistemas de retroalimentación CNC adaptativos, ajuste de tensión de estiramiento y alivio de tensión térmica.

La recuperación elástica se produce porque la deformación plástica siempre va acompañada de una deformación elástica. Cuando se eliminan las fuerzas de flexión, la tensión elástica se libera, lo que hace que el componente doblado se doble ligeramente hacia su forma original. En aleaciones de aluminio estructural de alta resistencia, donde la relación entre el límite elástico y el módulo de elasticidad ( $R_y / E$ ) es alta, la recuperación elástica puede alterar el ángulo final en varios grados si no se compensa.

1. Compensación mecánica de sobreflexión : los troqueles de flexión se mecanizan con una geometría corregida que dobla el material más allá del ángulo objetivo en una cantidad exactamente igual al ángulo de recuperación elástica previsto. Este método es eficaz para series de producción estandarizadas con lotes de material estrictamente controlados.

2. Flexión por estiramiento con control activo de tensión : al aplicar tensión axial simultánea durante la fase de flexión, el estado de tensión en toda la sección transversal se conduce al dominio de fluencia plástica. Esto reduce drásticamente el gradiente de deformación diferencial entre las zonas de tracción exterior y de compresión interior, reduciendo la recuperación elástica a niveles cercanos a cero.

3. Retroalimentación CNC adaptable en línea : la maquinaria moderna de estirado giratorio y de múltiples rodillos utiliza escáneres ópticos integrados o sistemas de medición láser que miden el ángulo de recuperación inmediatamente después del doblado. El algoritmo CNC ajusta automáticamente los parámetros de carrera mecánica para pasadas o piezas posteriores para mantener bandas de tolerancia ajustadas.

4. Doblado en caliente asistido térmicamente : calentar perfiles de aluminio tratables térmicamente a temperaturas entre 160 °C y 200 °C durante el doblado reduce el límite elástico del material y reduce la recuperación del módulo elástico, minimizando así la variación del retorno elástico posterior al proceso.

Consejo para el mantenimiento del mandril : Inspeccione, pula y lubrique periódicamente los mandriles articulados internos utilizando lubricantes sintéticos especializados de alta presión. En el doblado de ángulos de aluminio estructural, la microcaptación del desgaste del aluminio en las superficies del mandril de acero endurecido aumenta la resistencia a la fricción, la tensión de tracción localizada, el estrechamiento de la pared exterior y la variación de la recuperación elástica.

Aplicaciones estructurales en ensamblajes automotrices

Los perfiles estructurales de aluminio doblados en ángulo forman conjuntos de soporte de carga críticos en las arquitecturas modernas de plataformas de vehículos eléctricos, híbridos y de combustión interna.

El diseño estructural automotriz prioriza una alta absorción de energía, rigidez y peso mínimo. Los ángulos estructurales de aluminio y las complejas extrusiones curvas sirven como columna vertebral de las celdas de seguridad, los soportes del chasis y la estructura del gabinete de la batería.

1. Sistemas de gestión de accidentes (CMS) : las vigas de impacto de los parachoques delantero y trasero presentan ángulos de barrido complejos diseñados para absorber la energía cinética durante las colisiones. Estos perfiles requieren una deformación plástica controlada sin agrietarse para proteger las subestructuras primarias del vehículo.

2. Gabinetes para paquetes de baterías para vehículos eléctricos : las bandejas para baterías de vehículos eléctricos utilizan ángulos estructurales de aluminio doblados con precisión y marcos perimetrales para crear gabinetes estructurales rígidos y herméticos a los líquidos. Estos marcos deben soportar cargas de impacto lateral extremas para evitar la penetración de las celdas de la batería.

3. Estructuras espaciales de carrocería en blanco (BIW) : las arquitecturas de estructura espacial de aluminio utilizan perfiles angulares estructurales doblados para los arcos del techo, el refuerzo del pilar A y los conjuntos de umbrales laterales, lo que brinda una alta rigidez torsional y al mismo tiempo reduce el peso total de la carrocería.

4. Soportes de suspensión del bastidor auxiliar del chasis : Los soportes angulares de aluminio doblado de gran calibre sujetan los brazos de control, las cremalleras de dirección y los bastidores auxiliares al cuerpo principal, lo que requiere una alta resistencia a la fatiga bajo cargas mecánicas cíclicas.

Las soluciones estructurales personalizadas, como las implementaciones especializadas [de servicios de doblado de aluminio] , permiten a los proveedores de automóviles integrar perfiles geométricos complejos en arquitecturas de plataformas modulares, al tiempo que se adhieren a estrictas métricas de rendimiento estructural en caso de colisión.

Requisitos de desempeño estructural y pruebas de calidad

El aseguramiento de la calidad para el doblado de ángulos en automóviles implica una matriz integral de pruebas visuales y dimensionales no destructivas, análisis metalográficos destructivos y validación dinámica de seguridad en caso de choque.

Para certificar componentes estructurales de aluminio doblados en ángulo para la producción OEM, las piezas deben someterse a rigurosos protocolos de validación para confirmar que el conformado en frío severo no ha introducido sitios de nucleación por fatiga interna, microfisuras o adelgazamiento crítico de las paredes.

Los procedimientos de validación principales incluyen escaneo láser óptico 3D no destructivo para mapear el contorno completo de la superficie con modelos CAD originales, generando un mapa de desviación digital codificado por colores. Las pruebas de espesor ultrasónicas miden el adelgazamiento de la pared del extradós, lo que confirma que el espesor del material restante cumple con las especificaciones de carga estructural de choque.

Los protocolos de pruebas destructivas incluyen pulido metalográfico transversal y examen microscópico. La evaluación microestructural garantiza que las dislocaciones inducidas por la deformación no hayan creado microhuecos a lo largo de los límites de los granos. Además, se prueban cupones de tracción seccionados de zonas de flexión de alta deformación para evaluar la ductilidad residual y el cumplimiento del límite elástico después del endurecimiento.

La validación estructural final requiere pruebas de resistencia a choques a gran escala, donde los subconjuntos completos (como vigas de impacto de parachoques o rieles laterales de batería) se someten a pruebas de impacto dinámico y aplastamiento axial cuasiestático de alta velocidad. El rendimiento de los componentes se evalúa en función del comportamiento de plegado predecible, la capacidad total de absorción de energía y la total ausencia de grietas por fragilidad a lo largo de los radios de curvatura originales.

La optimización de los procesos de doblado de ángulos en automóviles requiere alinear la selección de aleaciones, el diseño de herramientas de precisión y el control activo del retorno elástico. Al equilibrar la distribución de la tensión con un soporte transversal rígido, los equipos de fabricación ofrecen componentes estructurales de aluminio livianos que cumplen con los estrictos estándares de seguridad y rendimiento de los OEM automotrices.
