Doblado de aluminio: factores, técnicas y aplicaciones

El doblado de aluminio de precisión es un proceso de fabricación de conformado en frío altamente controlado que deforma permanentemente láminas, tubos o perfiles extruidos de aluminio a lo largo de un eje recto mediante la aplicación de fuerzas mecánicas más allá del límite elástico del material sin comprometer la integridad estructural o el acabado de la superficie.

De un vistazo

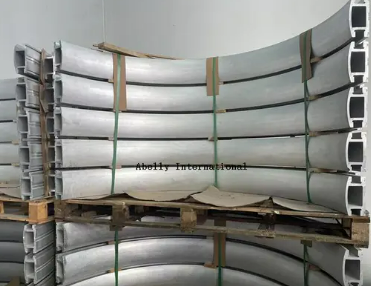

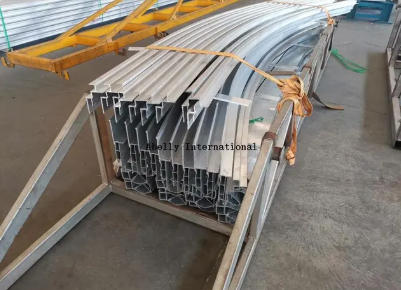

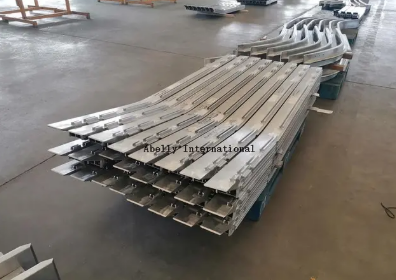

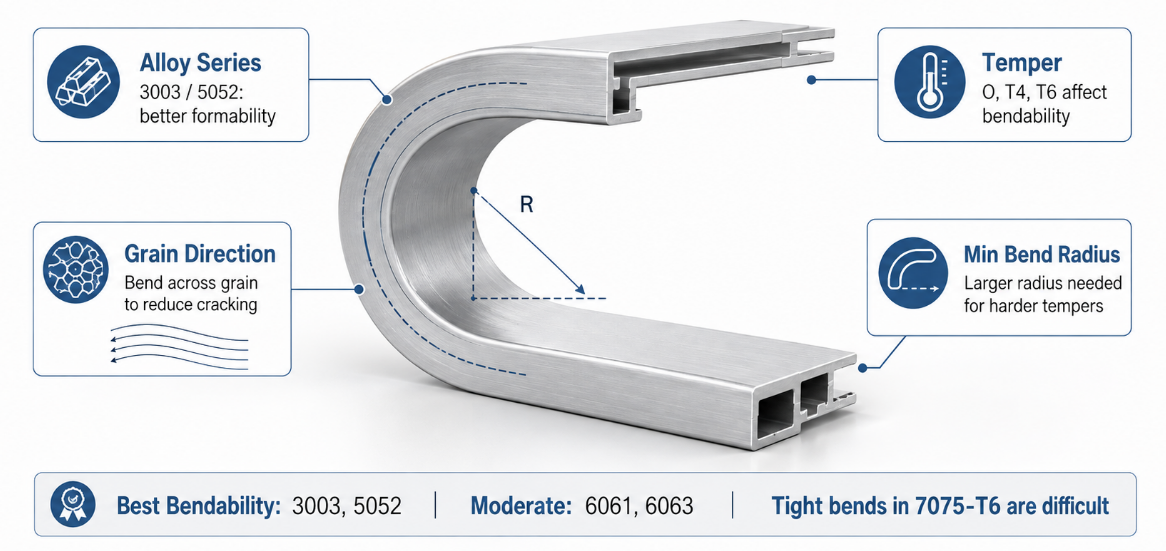

Factores metalúrgicos clave que influyen en el doblado del aluminio

El éxito del conformado en frío en el doblado de aluminio de precisión depende fundamentalmente de la composición de la aleación del material, el estado del tratamiento térmico, la orientación del grano con respecto a la línea de doblado y la relación entre el radio mínimo de doblado y el espesor del material.

Desde una perspectiva de ingeniería, el comportamiento mecánico de la flexión del aluminio se rige por su respuesta tensión-deformación en la zona de deformación plástica. A diferencia del acero estructural, las aleaciones de aluminio muestran diversos perfiles de ductilidad dependiendo de sus elementos de aleación, como magnesio, silicio, cobre y zinc. Por ejemplo, las aleaciones no tratables térmicamente de las series 3000 y 5000 exhiben altas capacidades de endurecimiento por trabajo y una conformabilidad en frío superior, mientras que las aleaciones tratables térmicamente de las series 6000 y 7000 requieren un estricto cumplimiento de las condiciones de revenido para evitar el agrietamiento del lado de tensión durante las operaciones de doblado apretado de aluminio.

La selección del temperamento es primordial al planificar proyectos de doblado de aluminio. El aluminio templado en O totalmente recocido ofrece el mayor alargamiento y un límite elástico mínimo, lo que lo hace ideal para curvas de radio estrecho. Sin embargo, cuando la integridad estructural requiere templados T4 o T6, los ingenieros deben tener en cuenta mayores relaciones entre fluencia y resistencia a la tracción. Doblar un perfil de aleación 6061-T6 requiere radios de curvatura sustancialmente mayores que un perfil 6061-O o 6063-T4. Intentar un radio de curvatura de aluminio agresivo en materiales T6 sin precalentamiento o conformado incremental a menudo conduce a una falla por corte intergranular a lo largo de la piel de tensión exterior.

Además, la orientación del grano creada durante el laminado de láminas o la extrusión de perfiles dicta la ductilidad direccional en el doblado de aluminio. Realizar una operación de doblado de aluminio paralela a la dirección de laminado longitudinal somete el material a tensiones de tracción más altas a lo largo de los límites de los granos, lo que aumenta la probabilidad de agrietamiento de los bordes. Realizar un proceso de doblado de aluminio perpendicular (transversal) a la dirección de la fibra distribuye la tensión de tracción de manera más uniforme a lo largo de la microestructura. Los ingenieros deben evaluar la dirección de la fibra al anidar piezas en diseños de chapa metálica u orientar perfiles estructurales complejos antes de las rutinas de doblado de aluminio con prensa plegadora o estirado rotatorio.

Métodos y procesos técnicos primarios de doblado de aluminio.

El doblado industrial de aluminio aprovecha distintos métodos de conformado mecánico, incluido el doblado en V con prensa plegadora, doblado por tracción rotativa, doblado con tres rodillos y conformado por estiramiento, seleccionados en función de la geometría del perfil, la estabilidad de la sección transversal y la precisión de doblado requerida.

La selección de la metodología correcta de doblado de aluminio depende de si la pieza de trabajo es una lámina plana, una extrusión estructural, un tubo redondo o una sección hueca rectangular. Para chapa y perfiles simples, la plegadora CNC se utiliza ampliamente. El doblado por aire ofrece flexibilidad al utilizar la profundidad del punzón para controlar el ángulo, mientras que el fondo y el acuñado ofrecen una repetibilidad extrema del ángulo a costa de un tonelaje significativamente mayor. Sin embargo, debido a que el aluminio exhibe un módulo de elasticidad más bajo en comparación con el acero, el doblado por aire CNC de precisión exige sistemas avanzados de coronación hidráulica dinámica y medición de ángulos en tiempo real para compensar las variaciones de aleación de un lote a otro durante el doblado del aluminio.

Al procesar tubos de aluminio o extrusiones huecas complejas, el doblado de aluminio por tracción rotativa es el estándar de la industria para aplicaciones de radio estrecho. En el doblado de aluminio por estiramiento giratorio, el perfil se sujeta contra una matriz de curvatura y se estira alrededor de un eje giratorio mientras se sostiene internamente mediante un mandril de precisión y externamente mediante una matriz limpiadora. El mandril soporta la cavidad interna para evitar el colapso de la sección transversal, el aplanamiento de la pared o las arrugas a lo largo del radio de compresión interior. Los troqueles limpiadores evitan que el material se acumule en el punto tangente. Este método es fundamental para fabricar marcos estructurales precisos, líneas de transferencia de fluidos y componentes OEM especializados donde el área de la sección transversal debe permanecer constante.

Para arcos de gran radio, anillos y curvas estructurales continuas, se prefiere el doblado de aluminio con tres rodillos (laminado en pirámide o en ángulo) y el conformado por estiramiento. El conformado por estiramiento implica agarrar un perfil de aluminio en ambos extremos, aplicar una carga de tracción axial para acercar el material a su límite elástico y envolverlo alrededor de un bloque de encofrado macho. Al colocar toda la sección transversal bajo tensión, la flexión del aluminio elástico elimina las tensiones de compresión en el radio interior, suprimiendo eficazmente la recuperación elástica y las arrugas internas. Para los fabricantes de equipos médicos que requieren acabados estéticos impecables y tolerancias estructurales estrictas, la utilización de procesos de conformado en frío de alta precisión, como el doblado de aluminio de precisión para aplicaciones de equipos médicos, garantiza una alta estabilidad geométrica y contornos estructurales suaves en todos los perfiles doblados.

Calcular la recuperación elástica, el margen de curvatura y el radio de curvatura mínimo

El control dimensional preciso en el doblado de aluminio requiere un cálculo matemático preciso del desplazamiento del eje neutro, los valores del factor K, el margen de curvatura y la compensación elástica de recuperación elástica específica de la aleación.

Durante cualquier operación de doblado de aluminio por conformado en frío, la superficie exterior del material sufre una tensión de tracción mientras que la superficie interior sufre una tensión de compresión. Entre estas dos zonas se encuentra el eje neutro, que no experimenta tensión. A medida que la curva se agudiza, el eje neutro se desplaza hacia adentro, hacia la superficie compresiva. La relación entre la posición del eje neutro y el espesor total del material se define como factor K. En cálculos precisos de flexión de aluminio, el factor K suele oscilar entre 0,33 para radios estrechos y 0,50 para curvaturas de radio grande, lo que influye directamente en la longitud del patrón plano desarrollado.

Calcular el margen de flexión (BA) y la deducción de flexión (BD) correctos evita discrepancias dimensionales en piezas estructurales dobladas. La fórmula matemática para el margen de curvatura se expresa como: BA = (pi / 180) B (R + K * T), donde B representa el ángulo de curvatura en grados, R es el radio de curvatura interior, K es el factor K y T es el espesor del material. Al mismo tiempo, la recuperación elástica se produce cuando se libera la fuerza de flexión y se recupera la deformación elástica. Debido a que el aluminio tiene un módulo elástico de aproximadamente un tercio del del acero (69 GPa frente a 200 GPa), la recuperación elástica en la flexión del aluminio es significativamente más pronunciada y debe compensarse doblando demasiado el material o modificando la geometría del troquel.

Para establecer la repetibilidad en el doblado automatizado de aluminio, los ingenieros emplean análisis de elementos finitos (FEA) junto con pruebas empíricas para mapear los ángulos de recuperación elástica. Para doblar aluminio 6061-T6, la recuperación elástica puede variar de 2 a 10 grados dependiendo de la relación entre el radio de curvatura y el espesor de la pared. El control de los parámetros mínimos del radio de curvatura evita la separación del grano exterior y el agrietamiento por tensión. La aplicación de configuraciones de herramientas dedicadas, como matrices inferiores de uretano o matrices especiales de ala giratoria, ayuda a distribuir la tensión localizada de manera uniforme en la zona de deformación durante los ciclos de producción de doblado de aluminio de gran volumen.

Protección de superficies y controles de calidad posteriores al doblado

Mantener una calidad de superficie impecable y la integridad estructural durante el doblado de aluminio requiere materiales de herramientas especializados, lubricantes de superficie, inspección geométrica y procedimientos de prueba no destructivos.

Debido a que las aleaciones de aluminio son relativamente blandas y propensas a irritarse, el contacto directo entre las matrices de acero en bruto y las piezas de trabajo de aluminio durante el doblado del aluminio puede causar rayaduras en la superficie, recogida de metal y marcas de arrastre cosméticamente dañinas. Para evitar esto, las instalaciones de producción avanzadas utilizan aceros para herramientas endurecidos (como D2 o A2) recubiertos con nitruro de titanio (TiN) o cromado, pulidos hasta obtener un acabado de espejo. Alternativamente, se colocan inserciones de polímero sintético altamente pulido, como Delrin o almohadillas de uretano especializadas, entre la pieza de trabajo y las herramientas metálicas durante el doblado del aluminio para eliminar la transferencia de marcas de herramientas en superficies estéticas o anodizadas.

La lubricación desempeña un papel esencial en la protección de la capa límite durante el doblado de aluminio de alta resistencia. Los aceites sintéticos de alta viscosidad o los lubricantes evaporativos solubles en agua reducen la fricción en las superficies de contacto del troquel limpiador y del mandril durante el doblado de aluminio por estiramiento giratorio. Sin una lubricación adecuada, la fricción induce una acumulación de calor localizada, lo que aumenta la adhesión del material al mandril y provoca un adelgazamiento excesivo de la pared, ovalidad del tubo o desgaste de la superficie a lo largo del arco de curvatura interior.

La verificación de la calidad del posformado para el doblado de aluminio de precisión incluye pruebas no destructivas (NDT) e inspección geométrica. Las máquinas de medición por coordenadas (MMC) y los escáneres láser ópticos 3D miden la distorsión del perfil de la sección transversal, las tolerancias de los ángulos y las longitudes de las patas en comparación con modelos CAD. Para miembros estructurales críticos que soportan carga, las pruebas ultrasónicas del medidor de espesor de pared garantizan que el adelgazamiento de la pared de tensión exterior no exceda los límites de ingeniería permitidos (normalmente mantenidos por debajo del 15-20% del espesor nominal de la pared). La utilización de metodologías de fabricación avanzadas, como soluciones personalizadas especializadas de doblado de aluminio, garantiza que se cumplan rigurosos estándares dimensionales y criterios de inspección de grietas microscópicas en todos los componentes estructurales críticos.

Protocolo de mantenimiento de herramientas y prevención de excoriación: para maximizar la vida útil de las herramientas y garantizar acabados superficiales libres de defectos durante las operaciones de doblado de aluminio a alta velocidad, los equipos técnicos deben realizar una limpieza regular de los troqueles con solventes químicos no abrasivos para eliminar los depósitos de microaluminio. Inspeccione los mandriles y las matrices limpiadoras en busca de signos de desgaste del adhesivo cada 500 ciclos de doblado. Asegúrese de que los sistemas de lubricación automática entreguen un volumen constante de película de fluido directamente a las zonas de fricción de alta presión antes de cada carrera de flexión.

Aplicaciones industriales de componentes de aluminio doblados personalizados

El doblado de aluminio personalizado es vital en las industrias manufactureras modernas, ya que permite perfiles estructurales livianos, resistentes a la corrosión y de alta resistencia para los sectores de transporte, arquitectura, aeroespacial y equipos especializados.

1. Marcos aeroespaciales y de transporte

   En el diseño estructural aeroespacial, la flexión del aluminio se aplica ampliamente para construir anillos de la estructura del fuselaje, refuerzos del larguero de las alas, soportes de vigas del piso y canales de vía para los asientos. Las aleaciones de alta resistencia como 2024 y 7075 se forman bajo estrictas condiciones de temple controlado para minimizar el peso y al mismo tiempo mantener la máxima capacidad de carga estructural. En la ingeniería automotriz, el doblado de aluminio de precisión crea vigas de parachoques para manejo de choques, rieles de chasis de estructura espacial, marcos de gabinetes de baterías para vehículos eléctricos (EV) y redes de líneas de fluido hidráulico, lo que contribuye significativamente a los esfuerzos de aligeramiento de vehículos.

2. Sistemas de marcos arquitectónicos y muros cortina

   La ingeniería arquitectónica se basa en el doblado y estirado de aluminio en rollo para crear extrusiones de muros cortina de vidrio barrido, marcos de tragaluces abovedados, estructuras de marquesinas decorativas y parteluces de ventanas curvos personalizados. Las aleaciones como 6063-T5 o T6 brindan excelentes capacidades de anodizado post-flexión y recubrimiento en polvo, brindando resistencia a la intemperie y atractivo estético en fachadas de edificios comerciales a gran escala.

3. Equipos y gabinetes médicos de alta precisión

   La fabricación de tecnología médica exige altos estándares sanitarios, peso ligero y repetibilidad dimensional precisa. El doblado de aluminio personalizado forma miembros estructurales del chasis, marcos de equipos de manipulación de pacientes, brazos de iluminación quirúrgica y recintos de carros de diagnóstico móviles especializados. La integración de un conformado de alta precisión a través de operaciones de doblado de aluminio de dispositivos médicos de alta precisión garantiza contornos estructurales suaves y ergonómicos, perfiles de esquina limpios y sin soldaduras y una rigidez estructural esencial para equipos de diagnóstico médico sensibles.

4. Intercambiadores de calor industriales y sistemas de fluidos

   En las industrias de HVAC, refrigeración y generación de energía, el doblado rotatorio de aluminio forma tubos serpentinos complejos y cabezales de intercambiadores de calor. El uso de tubos de aluminio 3003 o 5052 garantiza una conductividad térmica y una resistencia a la corrosión superiores, al tiempo que mantiene la integridad de la contención de presión en condiciones de ciclos térmicos.

Resumen completo de la integración del doblado de aluminio de precisión

Dominar el doblado de aluminio de precisión requiere un conocimiento profundo de la metalurgia de materiales, la dinámica de deformación mecánica, cálculos matemáticos precisos y opciones de herramientas de conformado en frío personalizadas. Al evaluar cuidadosamente los temperamentos de las aleaciones, las direcciones de las fibras, las relaciones de radio de curvatura y las características de recuperación elástica, los ingenieros de fabricación pueden producir consistentemente componentes doblados sin defectos con tolerancias geométricas estrictas. La implementación de métodos avanzados como el doblado por tracción rotativa, el doblado por aire con prensa plegadora con coronación dinámica o el conformado por estiramiento garantiza la integridad estructural y la protección de la superficie en láminas, tubos y perfiles extruidos complejos. En última instancia, la integración de sólidos procedimientos de control de calidad y modelos de cálculo precisos permite a los fabricantes OEM optimizar la eficiencia de la producción y ofrecer componentes de aluminio de alto rendimiento en exigentes aplicaciones aeroespaciales, automotrices, arquitectónicas y de equipos médicos.
