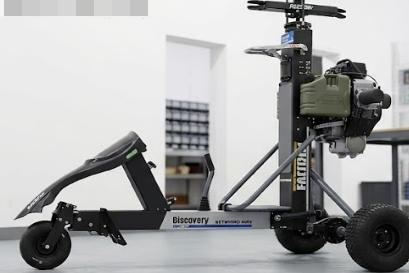

Helicópteros coaxiales: los maestros de la estabilidad y la eficiencia

¿Qué hace que los helicópteros coaxiales sean tan especiales?

El factor principal que hace que un helicóptero coaxial sea especial es su capacidad para generar una sustentación masiva dentro de un diámetro compacto mientras mantiene una simetría perfecta al eliminar el rotor de cola, que es la parte más vulnerable de un helicóptero tradicional.

La eliminación del rotor de cola es una opción de diseño transformadora para aplicaciones industriales. En los helicópteros convencionales, el rotor de cola consume aproximadamente entre el 10% y el 15% de la potencia total del motor sólo para contrarrestar el par del rotor principal. Al utilizar dos rotores contrarrotativos, el helicóptero coaxial dirige el 100% de la potencia de su motor hacia la sustentación y la propulsión. Esto hace que el helicóptero coaxial sea significativamente más eficiente en términos de relación potencia-peso, lo que le permite transportar cargas industriales más pesadas o permanecer en vuelo estacionario durante períodos más prolongados sin la pérdida de potencia parásita que se encuentra en las configuraciones estándar.

Además, el diseño del helicóptero coaxial ofrece seguridad y maniobrabilidad incomparables en espacios reducidos. Debido a que no hay un brazo de cola largo con un rotor giratorio en el extremo, estas máquinas pueden operar mucho más cerca de edificios, líneas eléctricas y densos bosques. Para los operadores B2B en los sectores marítimo y de la construcción, un helicóptero coaxial proporciona una 'huella' reducida en plataformas de aterrizaje y crestas montañosas estrechas. La ausencia de un rotor de cola también elimina el riesgo de 'pérdida de eficacia del rotor de cola' (LTE), una causa común de accidentes en helicópteros tradicionales cuando operan con fuertes vientos o en altitudes elevadas.

Desde una perspectiva de estabilidad, el helicóptero coaxial es inherentemente más equilibrado. Los helicópteros tradicionales sufren de 'disimetría de sustentación', donde la pala que avanza genera más sustentación que la pala que retrocede, lo que a menudo conduce a una tendencia a rodar a altas velocidades. En un helicóptero coaxial , los dos rotores retroceden y avanzan en lados opuestos simultáneamente. Este equilibrio permite que el helicóptero coaxial alcance velocidades máximas más altas y mantenga un vuelo estacionario estable incluso con ráfagas de viento cruzado, lo que lo convierte en la herramienta preferida para operaciones de carga externa de precisión y topografía aérea.

Ventajas clave del diseño coaxial

1. Dimensiones compactas : más fácil de almacenar, transportar y aterrizar en entornos restringidos.

2. Mayor carga útil : se convierte más potencia del motor en elevación vertical en lugar de compensación de par.

3. Seguridad mejorada : La ausencia de rotor de cola expuesto reduce el riesgo de lesiones al personal de tierra y golpes de cola.

4. Estabilidad superior : la distribución de elevación simétrica evita problemas de pérdida de la hoja al retroceder a velocidades más altas.

¿Cómo funcionan los helicópteros coaxiales?

Un helicóptero coaxial funciona utilizando dos conjuntos de rotores apilados verticalmente en un solo mástil, que giran en direcciones opuestas para neutralizar el par reactivo y al mismo tiempo proporciona elevación aditiva a través de un eje vertical compartido.

El corazón mecánico del helicóptero coaxial es su complejo sistema de transmisión y plato cíclico. Para garantizar que el helicóptero coaxial permanezca en el aire y controlable, el motor debe accionar dos ejes concéntricos. El eje interior normalmente impulsa el rotor superior, mientras que el eje hueco exterior impulsa el rotor inferior. Debido a que giran en direcciones opuestas a exactamente la misma velocidad, el par generado por el rotor superior está perfectamente equilibrado por el par del rotor inferior. Esta armonía basada en la física es la razón por la que el helicóptero coaxial no gira incontrolablemente en círculos, una hazaña que una nave de un solo rotor sólo puede lograr utilizando un rotor de cola para empujar contra el aire.

En términos de aerodinámica, el helicóptero coaxial se beneficia de un fenómeno en el que el rotor inferior opera dentro de la corriente descendente del rotor superior. Si bien esto puede parecer ineficiente, la ingeniería moderna ha optimizado el paso de las palas y el espaciado del helicóptero coaxial para garantizar que la sustentación combinada sea mayor que la que podría producir un solo rotor del mismo diámetro. Esta capacidad de elevación concentrada es esencial para los modelos de helicópteros coaxiales industriales utilizados en misiones de 'carga pesada', como el transporte de unidades HVAC a rascacielos o troncos desde valles remotos.

La complejidad del mástil del helicóptero coaxial se ve compensada por la simplificación del fuselaje. Sin la necesidad de un brazo de cola largo y pesado ni del sistema de propulsión necesario para impulsar un rotor de cola, el peso estructural del helicóptero coaxial se puede redistribuir al núcleo de la estructura del avión. Esta centralización de masa mejora el centro de gravedad del helicóptero coaxial , haciéndolo menos sensible a los cambios de carga. Ya sea que el helicóptero coaxial lleve el tanque de combustible lleno o una carga máxima, sus características de vuelo siguen siendo notablemente consistentes, brindando a los pilotos y sistemas autónomos una plataforma predecible y confiable.

Componentes técnicos del sistema coaxial

• Ejes de transmisión concéntricos : Ejes de doble capa que permiten la rotación independiente de dos cubos del rotor en un solo eje.

• Caja de cambios contrarrotante : una transmisión especializada que divide la potencia del motor en dos direcciones simultáneamente.

• Platos cíclicos duales : enlaces mecánicos que traducen las entradas del piloto en cambios de tono para ambos juegos de palas.

Métodos de control direccional de helicópteros coaxiales

El helicóptero coaxial logra control direccional a través de un paso colectivo diferencial para guiñada (giro) y cambios de paso cíclicos en ambos rotores para cabeceo y balanceo, lo que permite maniobras de alta precisión sin un rotor de cola.

Para girar hacia la izquierda o hacia la derecha (guiñada), el helicóptero coaxial utiliza un método llamado 'paso colectivo diferencial'. En un vuelo estacionario estándar, ambos rotores del helicóptero coaxial producen el mismo par. Cuando el piloto quiere girar, el sistema aumenta ligeramente el paso (y por lo tanto la resistencia/par) de un rotor mientras lo disminuye en el otro. Esto crea un desequilibrio de par que hace que el helicóptero coaxial gire alrededor de su eje vertical. Este método tiene una increíble capacidad de respuesta y permite que un helicóptero coaxial gire sobre su propio eje mucho más rápido y con mayor precisión que un helicóptero tradicional que depende de un rotor de cola distante.

Para el movimiento hacia adelante, hacia atrás y lateral, el helicóptero coaxial utiliza un control de paso cíclico similar a los diseños convencionales, pero aplicado a ambos discos del rotor. Cuando el piloto empuja la palanca hacia adelante, los platos cíclicos inclinan las palas para que se genere más sustentación en la parte trasera de los discos del rotor que en la parte delantera. Esto hace que todo el helicóptero coaxial se incline hacia adelante, traduciendo la elevación vertical en empuje hacia adelante. Debido a que el helicóptero coaxial tiene dos discos de sustentación para manipular, estas entradas de control a menudo se sienten más inmediatamente, lo que hace que el helicóptero coaxial sea excepcionalmente ágil en vuelos a baja velocidad.

Uno de los desafíos únicos del control de helicópteros coaxiales es evitar la interferencia del 'aleteo de las palas'. A altas velocidades, las palas de un helicóptero coaxial pueden flexionarse. Los ingenieros resuelven esto manteniendo una distancia vertical específica entre los dos conjuntos de rotores y utilizando materiales de palas muy rígidos, a menudo fibra de carbono o compuestos avanzados. Esta rigidez garantiza que incluso durante maniobras agresivas, el helicóptero coaxial permanezca seguro y los rotores nunca hagan contacto. Este robusto marco de control es lo que permite que el helicóptero coaxial opere en condiciones climáticas extremas donde otros helicópteros estarían en tierra.

Comparación de mecanismos de control

Recomendaciones de helicópteros coaxiales

Al seleccionar un helicóptero coaxial para uso industrial o B2B, las recomendaciones deben basarse en los requisitos específicos de relación elevación-peso, las condiciones ambientales del lugar de trabajo y el nivel deseado de integración de vuelo autónomo.

Para el levantamiento industrial pesado, el helicóptero coaxial es el líder indiscutible. Para las empresas involucradas en el desarrollo de infraestructura, recomendamos buscar modelos de helicópteros coaxiales que cuenten con motores de turbina de alto torque. Estos motores permiten que el helicóptero coaxial maximice los beneficios del sistema de doble rotor, proporcionando una plataforma estable para operaciones de 'línea larga' donde se requiere una colocación precisa de los equipos. La estabilidad del helicóptero coaxial garantiza que la carga no comience a oscilar, lo cual es un importante problema de seguridad para los helicópteros estándar en zonas de construcción a gran altitud.

Para operaciones marítimas y costa afuera, se recomienda el Aterrizar en un barco en movimiento o en una pequeña plataforma petrolera es significativamente más seguro con un helicóptero coaxial debido a su tamaño compacto. helicóptero coaxial porque no hay rotor de cola para golpear las superestructuras o el personal del barco. Además, el helicóptero coaxial funciona excepcionalmente bien en el 'efecto suelo', proporcionando un colchón de aire que hace que los despegues desde las plataformas de lanzamiento sean mucho más manejables. Los clientes B2B del sector energético deberían priorizar los diseños de helicópteros coaxiales con sistemas de palas plegables para un fácil almacenamiento en hangares.

En el campo emergente de los vehículos aéreos no tripulados (UAV), la configuración de helicóptero coaxial es muy recomendable para vigilancia de alta resistencia y entrega de carga. Los helicópteros pequeña escala teledirigidos coaxiales de pueden transportar conjuntos o paquetes de sensores mucho más pesados ​​que los multicópteros del mismo tamaño. Al elegir un UAV de helicóptero coaxial , asegúrese de que el modelo incluya un software de control de vuelo avanzado que pueda manejar la física de par diferencial única de la plataforma. Un dron bien diseñado helicóptero coaxial es un activo poderoso para la fumigación agrícola, la inspección de líneas eléctricas y la prestación médica de emergencia en entornos urbanos.

Lista de verificación de selección industrial

1. Capacidad de carga útil : ¿El helicóptero coaxial proporciona la elevación necesaria para su carga específica?

2. Entorno operativo : ¿Está el helicóptero coaxial clasificado para uso con vientos fuertes o gran altitud?

3. Requisitos de mantenimiento : considere la complejidad de la caja de cambios del helicóptero coaxial y sus intervalos de servicio.

4. Suite de aviónica : asegúrese de que el helicóptero coaxial admita GPS moderno y evite obstáculos para una máxima seguridad.
