Aquí están las mejores aleaciones de aluminio para doblar: una guía completa

Tabla de contenido

• ¿Qué hace que una aleación de aluminio sea buena para doblarse?

• Cómo el temperamento afecta el doblado del aluminio

• Métodos de doblado para aluminio.

• Doblado de láminas de aluminio versus extrusiones

¿Qué hace que una aleación de aluminio sea buena para doblarse?

Una aleación de aluminio es muy adecuada para el doblado de aluminio cuando presenta un alto porcentaje de alargamiento, una baja relación entre límite elástico y resistencia a la tracción, una estructura de grano fino y una ductilidad óptima para adaptarse a la tensión de tracción a lo largo del radio exterior sin fractura plástica.

En el trabajo de metales estructurales, evaluar si un material específico es adecuado para doblar aluminio con precisión requiere analizar su exponente de endurecimiento por deformación fundamental y la mecánica de la red cristalina. Cuando un perfil o lámina de aluminio se somete a un momento de flexión, el eje neutro exterior experimenta una tensión de tracción severa mientras que el eje neutro interior sufre una tensión de compresión. La capacidad inherente del material para estirarse sin estrangulamiento localizado o falla por corte se rige por su porcentaje de alargamiento a la rotura. Los valores de alargamiento más altos se correlacionan directamente con capacidades mejoradas de deformación plástica durante el doblado del aluminio, lo que permite que el metal fluya suavemente alrededor del troquel de formación. Además, la relación entre el límite elástico (YS) y la resistencia máxima a la tracción (UTS) sirve como un indicador crítico: una brecha más amplia entre YS y UTS permite márgenes de deformación plástica más amplios antes de que ocurra la ruptura mecánica.

La orientación del grano con respecto a la línea de plegado juega un papel vital durante las operaciones comerciales de doblado de aluminio. Durante el proceso de laminación o extrusión, los granos de aluminio se alinean a lo largo de la dirección longitudinal del flujo de material. Realizar una operación de doblado de aluminio paralela a la dirección longitudinal de la fibra aumenta significativamente el riesgo de que la piel exterior se agriete a lo largo de los límites de las fibras. Por el contrario, la ejecución de una secuencia de doblado de aluminio perpendicular (transversal) al flujo de grano distribuye la tensión de tracción a través de múltiples límites de grano, mejorando significativamente la conformabilidad de la flexión y la resistencia a la fatiga estructural. El espesor del material también dicta el radio mínimo de curvatura (MBR); A medida que aumenta el espesor, la tensión de la fibra exterior aumenta proporcionalmente, lo que exige radios de curvatura más grandes o estados de material más blandos para preservar la integridad estructural.

Desde una perspectiva de ingeniería industrial, seleccionar materiales para aplicaciones de precisión implica evaluar cómo las concentraciones de tensión locales afectan el rendimiento del servicio a largo plazo. Por ejemplo, en aplicaciones sensibles como marcos estructurales de equipos médicos, carcasas de chasis y recintos especializados, el conformado en frío de precisión debe cumplir estrictos estándares de superficie geométrica y visual. La utilización de soluciones de servicio de doblado de aluminio de precisión personalizadas y dedicadas garantiza que los componentes estructurales mantengan tolerancias dimensionales estrictas, perfiles de superficie lisos y cero microfisuras a lo largo de radios de carga críticos.

Parámetros clave que definen la capacidad de flexión

Las métricas mecánicas que determinan la conformabilidad en frío durante el doblado del aluminio incluyen:

1. Porcentaje de alargamiento: una mayor ductilidad permite un mayor alargamiento de la fibra exterior durante el doblado del aluminio sin microfisuras.

2. Relación entre límite elástico y resistencia a la tracción: una relación YS/UTS más baja proporciona una gama más amplia de deformación plástica uniforme durante el doblado del aluminio.

3. Alineación de la dirección del grano: Realizar el doblado del aluminio transversalmente a la dirección de laminado optimiza la distribución de la tensión.

4. Relación espesor-radio de curvatura: Los radios más grandes reducen las tensiones de tracción externas durante la ejecución de curvatura de aluminio.

Regla de orientación de la veta: siempre alinee la línea de doblez principal perpendicular (90 grados) o en un ángulo de 45 grados con respecto a la dirección de laminado del material durante el doblado de aluminio. La flexión paralela al flujo del grano reduce el alargamiento permitido hasta en un 30% y con frecuencia provoca grietas prematuras en la superficie del radio exterior en condiciones de alta tensión.

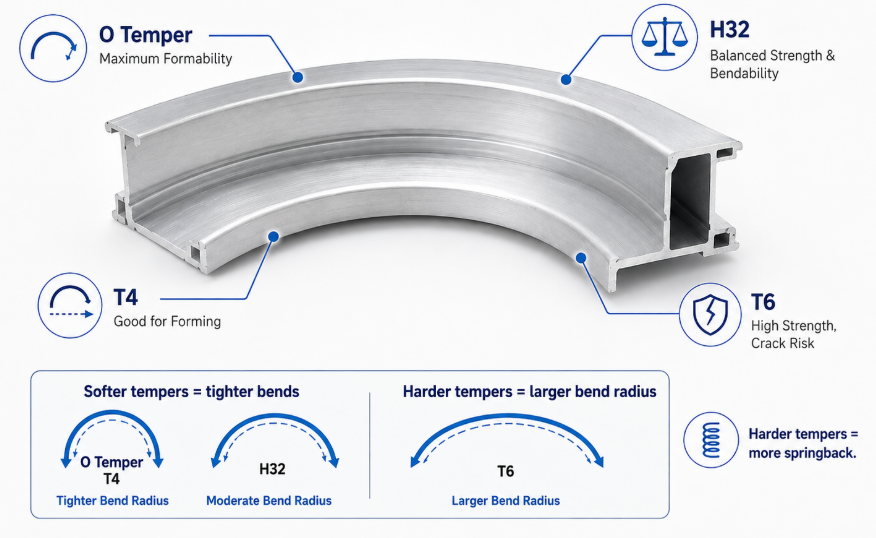

Cómo el temperamento afecta el doblado del aluminio

El temple del material dicta drásticamente la capacidad de doblado del aluminio, donde el temple recocido completamente blando (O) ofrece máxima conformabilidad, los temples endurecidos por deformación (serie H) ofrecen una capacidad de plegado moderada y los temples máximos tratados térmicamente en solución (T6) restringen severamente la flexión del aluminio debido a límites mínimos de deformación plástica.

La designación del temple de una aleación de aluminio representa su historial de tratamiento térmico y mecánico, lo que afecta directamente la densidad de dislocaciones dentro de la estructura de la red cristalina. En condiciones completamente recocidas, denominadas temple O, la densidad de dislocación es mínima, lo que permite que los planos atómicos se deslicen fácilmente entre sí bajo momentos de flexión aplicados. En consecuencia, las aleaciones O-temper exhiben máxima ductilidad, lo que hace que los materiales O-temper sean ideales para procesos de doblado de aluminio de radio estrecho donde se requiere una deformación plástica severa. Sin embargo, debido a que los componentes O-temper poseen un límite elástico más bajo, puede ser necesario un tratamiento térmico con solución posterior al conformado o envejecimiento artificial si se requiere capacidad de carga estructural en el ensamblaje final.

Las aleaciones no tratables térmicamente, como las series 3000 y 5000, se someten a endurecimiento por deformación (revenidos H) mediante procesos de trabajo en frío como el laminado. Los templados como H32, H34 o H111 representan distintos grados de trabajo en frío y estabilización. Por ejemplo, 5052-H32 proporciona un compromiso equilibrado entre el límite elástico mecánico y la conformabilidad, lo que permite operaciones exitosas de doblado de aluminio con radios de curvatura moderados y al mismo tiempo conserva una sólida integridad estructural. Por el contrario, las aleaciones tratables térmicamente como la 6061 se endurecen por precipitación (revenidos T). Si bien 6061-T6 proporciona un límite elástico y de tracción excepcional para aplicaciones estructurales, su densa red de precipitados de Mg2Si restringe el movimiento de dislocación atómica durante el doblado del aluminio. Intentar doblar el aluminio con fuerza en 6061-T6 produce inmediatamente descamación de naranja, microfisuras en la piel exterior o falla catastrófica por corte frágil.

¿Por qué los ingenieros experimentados especifican templados blandos o recocidos en solución antes del conformado en frío? Porque forzar revenidos de máxima edad a través de troqueles de curvatura cerrada introduce graves concentraciones de tensión residual y una severa recuperación elástica, lo que complica la repetibilidad dimensional. En entornos de fabricación críticos, como la fabricación de dispositivos médicos y la ingeniería estructural de precisión, el uso de soluciones avanzadas especializadas de doblado de aluminio OEM garantiza que los estados de temple coincidan con precisión con la geometría de las herramientas para eliminar la fatiga del material y la variación de la recuperación elástica.

Directrices para la selección del temperamento para el doblado industrial

Para optimizar la selección del temperamento para las operaciones de doblado de aluminio, considere los siguientes pasos estructurales:

1. Seleccione Templado O para geometrías extremas: utilice material completamente recocido cuando el doblado de aluminio requiera radios agudos inferiores a 1,0 t.

2. Utilice el templado T4 para componentes estructurales tratables térmicamente: forme 6061 en el estado T4 antes del envejecimiento artificial a T6 para lograr una alta resistencia final.

3. Equilibre la resistencia y la formabilidad con H32: especifique 5052-H32 para gabinetes de chapa metálica en general que requieren una excelente resistencia a la corrosión y una capacidad moderada de flexión del aluminio.

4. Tenga en cuenta la variación de la recuperación elástica: Los temples de mayor resistencia (T6, H38) exhiben una mayor recuperación elástica durante el doblado del aluminio, lo que requiere un doblado excesivo del ángulo del punzón.

Principio de compensación de recuperación elástica: Los templados de alto rendimiento como el 6061-T6 exhiben una recuperación elástica significativa (recuperación elástica) durante el doblado del aluminio en comparación con los templados blandos como el 3003-O. Para lograr un ángulo de curvatura final preciso de 90 grados en temples endurecidos, los ángulos del punzón de la plegadora deben doblarse entre 3 y 8 grados dependiendo de la relación entre el radio de curvatura y el espesor.

Métodos de doblado para aluminio.

El doblado industrial de aluminio se basa en métodos de conformado de precisión que incluyen el doblado por aire, el doblado por fondo, el doblado por estirado rotatorio, el doblado por rodillo y el doblado con paño, elegidos en función de las tolerancias geométricas, el perfil de la sección transversal, el temple del material y el rendimiento de producción.

Seleccionar el proceso mecánico correcto para doblar aluminio requiere una evaluación en profundidad de la geometría del perfil, el espesor de la pared y la precisión de doblado requerida. La formación de plegadoras sigue siendo el método principal para componentes de chapa plana. En el doblado por aire, la pieza de trabajo sólo hace contacto con la punta del punzón y los hombros del troquel en V. Este método de contacto de tres puntos requiere un menor tonelaje y proporciona flexibilidad en varios ángulos de plegado, pero requiere un control de profundidad CNC preciso para adaptarse al retorno elástico durante el plegado del aluminio. El fondo fuerza a la hoja a entrar completamente en la cavidad del troquel en V, acuñando el radio para reducir la recuperación elástica; sin embargo, el fondo exige un tonelaje sustancialmente mayor e introduce una tensión superficial severa que puede causar grietas en aleaciones de aluminio de baja ductilidad.

Para perfiles tubulares y extrusiones estructurales sólidas, el doblado por estiraje rotatorio representa la principal opción de ingeniería para el doblado de aluminio de precisión. En las configuraciones de estirado giratorio, el perfil de aluminio se sujeta contra una matriz curvada giratoria mientras que un mandril interno sostiene la cavidad interior y una matriz limpiadora evita las arrugas a lo largo del lado de compresión. Esta restricción controlada evita la ovalización de la sección transversal, el adelgazamiento de la pared y el pandeo a lo largo de radios de línea central (CLR) ajustados. El doblado por rodillos, que utiliza una configuración de tres rodillos, se aplica específicamente para curvaturas de gran radio y formación de arcos continuos en vigas arquitectónicas extruidas y canales estructurales donde se requiere una curvatura uniforme en tramos largos.

En sectores de alta precisión, como la fabricación de equipos médicos, los componentes estructurales suelen presentar geometrías y canales internos intrincados. La ejecución de formas complejas sin distorsión requiere herramientas de alta gama, mandriles de precisión y parámetros de proceso expertos. La incorporación de procesos de doblado de aluminio de grado médico garantiza que los conjuntos tubulares mantengan recorridos fluidos fluidos, cero colapsos de las paredes internas y acabados superficiales cosméticos impecables que cumplan con las normas de calidad europeas y globales.

Pasos metodológicos clave en el doblado de precisión

La ejecución de un proceso controlado de doblado de aluminio sigue estas etapas operativas críticas:

1. Selección de herramientas y cálculo de apertura del troquel en V: Establezca un ancho del troquel en V de 6 a 8 veces el espesor de la lámina para distribuir la fuerza de flexión del aluminio suavemente.

2. Posicionamiento del mandril para doblar tubos: Coloque los mandriles flexibles internos ligeramente más allá del punto tangente durante el doblado giratorio de aluminio para soportar paredes huecas.

3. Alineación del troquel Wiper: Establezca los ángulos del troquel Wiper con precisión para neutralizar las fuerzas de compresión y evitar arrugas durante el doblado de aluminio con radio estrecho.

4. Configuración de compensación de recuperación elástica: programe plegadoras CNC con parámetros de sobreflexión adaptados al temperamento de aleación específico durante las operaciones de doblado de aluminio.

Principio de mantenimiento y lubricación del mandril: Durante el doblado de perfiles huecos de aluminio por estirado rotatorio a alta presión, se deben utilizar lubricantes sintéticos de alta resistencia o mandriles de aleación de bronce para eliminar el desgaste del aluminio inducido por la fricción. La inspección periódica de la posición tangente del mandril evita rayaduras y adelgazamiento de la pared interior bajo tensión intensa.

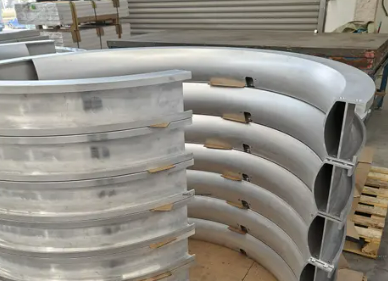

Doblado de láminas de aluminio versus extrusiones

La flexión de aluminio aplicada a láminas metálicas planas se basa en el control de vectores de tensión de tracción y compresión bidimensionales en un espesor uniforme, mientras que la flexión de aluminio aplicada a extrusiones complejas exige soporte multieje para contrarrestar el colapso asimétrico de la pared, la torsión y la distorsión de la sección transversal.

El comportamiento mecánico de la chapa de aluminio durante el conformado en frío difiere significativamente del de los perfiles extruidos huecos o de múltiples cavidades. En el doblado plano de láminas de aluminio, las fuerzas de deformación actúan uniformemente a lo largo de una sección transversal bidimensional. Los principales modos de falla en el doblado de láminas de aluminio son el agrietamiento por tracción de la piel exterior a lo largo de la línea de doblado y la recuperación elástica angular. Debido a que el material en lámina posee una dirección de veta constante y un espesor uniforme, calcular los radios de curvatura mínimos, la selección del troquel en V y los márgenes de curvatura es sencillo utilizando fórmulas de deformación plástica estándar.

Por el contrario, la flexión del aluminio aplicada a las extrusiones introduce estados de tensión mecánicos tridimensionales complejos. Los perfiles extruidos suelen presentar secciones transversales asimétricas, espesores de pared variables, correas internas y cámaras huecas. Durante el conformado en frío, el ala exterior experimenta una gran tensión de tracción, lo que provoca un adelgazamiento de la pared y un posible desgarro, mientras que el ala interior sufre una compresión extrema, lo que induce pandeo localizado del alma y enlatado de aceite. Además, las extrusiones asimétricas tienden a torcerse a lo largo de su eje longitudinal durante el doblado del aluminio. Para mitigar estos modos de falla, se requieren procesos especializados de estirado o estirado rotatorio que utilizan plástico flexible personalizado o mandriles de acero segmentados para soportar las cavidades internas durante la deformación en frío.

Pasos comparativos para la optimización de procesos

Al realizar la transición entre flujos de trabajo de doblado de láminas y extrusión de aluminio, siga estas mejores prácticas de ingeniería:

1. Evalúe la geometría y la simetría de la pared: identifique características asimétricas en extrusiones antes de doblar el aluminio para diseñar accesorios de sujeción adecuados.

2. Calcule el espacio libre del radio interior: asegúrese de que las dimensiones del radio interior de las extrusiones excedan de 2 a 3 veces la profundidad del perfil durante el doblado del aluminio para evitar el pandeo por compresión.

3. Implemente un soporte interno flexible: utilice mandriles de poliuretano o acero segmentado dentro de extrusiones huecas para mantener la geometría interna durante el doblado del aluminio.

4. Alinee el eje de curvatura con las correas estructurales: oriente el eje de curvatura primario paralelo a las redes de soporte internas durante el doblado de aluminio por extrusión para maximizar la distribución de la carga mecánica.

Consejo para el conformado por estiramiento por extrusión: Para eliminar por completo las arrugas por compresión en extrusiones de aluminio huecas o asimétricas durante el doblado del aluminio, aplique tensión axial simultánea a lo largo de la longitud del perfil mientras forma alrededor del bloque del troquel. Esto desplaza el eje neutro completamente fuera del perfil, colocando toda la sección transversal bajo tensión controlada y eliminando el pandeo del alma de la pared interior.

Conclusión

Dominar el doblado de aluminio de precisión requiere una comprensión profunda e integrada de la metalurgia, los principios de la ingeniería mecánica y la ejecución práctica en el taller. Como se evalúa en esta guía técnica, seleccionar la serie de aleaciones óptima, como 3003 para conformabilidad general, 5052 para resistencia estructural de grado marino o 6061 en estado recocido para tratamiento térmico post-formado, es el paso fundamental para prevenir el agrietamiento de la fibra exterior y la disconformidad dimensional. Además, controlar los estados de temple, tener en cuenta la dirección del grano en relación con las líneas de plegado y seleccionar maquinaria especializada de conformado en frío, como el doblado por estirado rotativo CNC con mandriles internos, garantiza resultados de fabricación consistentes y de alto rendimiento. Al cerrar la brecha entre la mecánica teórica de materiales y las estrategias de herramientas avanzadas, los ingenieros y especialistas en adquisiciones de OEM pueden ejecutar con éxito proyectos complejos de doblado de aluminio en aplicaciones médicas, automotrices, aeroespaciales y estructurales exigentes con total confiabilidad y precisión geométrica.
