Guía de doblado de aluminio: procesos, consejos y selección de materiales

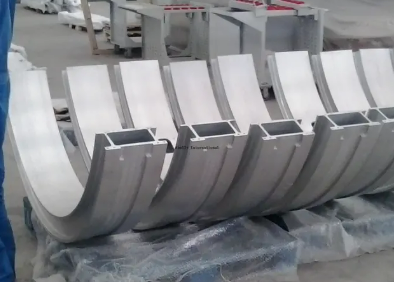

El doblado de aluminio es un proceso de fabricación de metal que deforma láminas o tubos de perfiles de aluminio a lo largo de un eje recto o una curva específica utilizando equipos como plegadoras, dobladoras de rodillos o formadoras de estiramiento. Lograr una calidad de curvatura óptima requiere controlar la recuperación elástica del radio de curvatura del templado y la integridad estructural para mantener una alta resistencia y tolerancias dimensionales.

Como especialista metalúrgico y técnico en la fabricación de aluminio estructural de precisión, he analizado la mecánica física, el comportamiento del grano de los materiales y los perfiles de tensión mecánica. En el transporte marítimo industrial y la fabricación de dispositivos especializados, las balanzas de flexión de aluminio producen límites de alargamiento de tensión de tracción máxima y física de endurecimiento por deformación. El cálculo erróneo de los parámetros clave conduce a un adelgazamiento por microfractura en las superficies de tracción externas, recuperación elástica o pandeo estructural. Los procesos de doblado deben cumplir con estándares de calidad cada vez más elevados, soportar la fatiga cíclica, mantener un estricto cumplimiento geométrico y eliminar costosos trabajos secundarios. Esta guía evalúa los métodos de doblado de aluminio, los criterios de selección de aleaciones, los principios de deformación y las estrategias avanzadas de herramientas.

Tabla de contenido

1. ¿Qué es el doblado de aluminio?

2. Métodos y procesos de doblado de aluminio.

3. Los mejores métodos para doblar ángulos de aluminio

4. Cómo doblar aluminio manualmente

5. Cómo utilizar una plegadora para doblar

6. Los mejores materiales para doblar aluminio

7. Factores clave que afectan el doblado del aluminio

8. Cómo prevenir grietas durante el doblado de aluminio

¿Qué es el doblado de aluminio?

El doblado de aluminio es un proceso de fabricación por deformación plástica que altera la forma geométrica de las extrusiones de láminas metálicas o tubos de aluminio mediante la aplicación de fuerzas mecánicas que exceden el límite elástico del material mientras se mantienen por debajo de la resistencia máxima a la tracción.

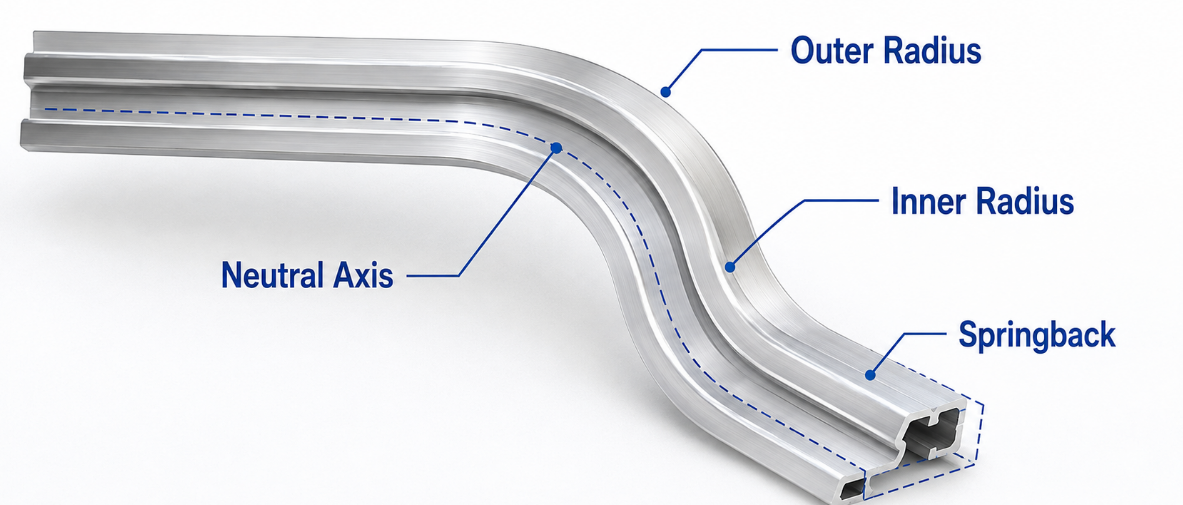

Durante la flexión, la tensión interna se redistribuye a lo largo de la sección transversal. El material del radio exterior experimenta tensión de tracción y se alarga, mientras que el material del radio interior se comprime y se contrae. El eje neutro donde la tensión es igual a cero se desplaza hacia adentro, hacia la superficie de compresión, alterando el margen de flexión estructural y la compensación de rendimiento requerida.

El aluminio se comporta claramente en comparación con el acero con bajo contenido de carbono debido a su menor módulo de elasticidad. Esto provoca una mayor recuperación elástica donde la recuperación elástica hace que el ángulo de curvatura terminado se abra ligeramente después de la liberación de la fuerza. El control del doblado del aluminio requiere un cálculo preciso del factor K de deducción de doblado y la alineación de la estructura del grano en relación con la línea de doblado.

En la fabricación de alta precisión, los componentes deben cumplir estrictas restricciones geométricas. Para aplicaciones especializadas, como marcos de equipos de diagnóstico médico, incluido el servicio de doblado de aluminio de precisión para equipos médicos, el proceso debe producir superficies libres de grietas y una curvatura uniforme. Las piezas requieren integración con mecanizado y anodizado, lo que exige tolerancias angulares estrictas de 0,2 grados.

Comportamiento de endurecimiento por deformación: a medida que el aluminio se deforma durante la flexión en frío, las dislocaciones se multiplican dentro de su red cristalina. Esto aumenta el límite elástico localizado al tiempo que disminuye la ductilidad restante, lo que requiere un monitoreo cuidadoso durante las operaciones de conformado de múltiples etapas.

Métodos y procesos de doblado de aluminio.

Los métodos de doblado de aluminio industrial abarcan el doblado por aire, la acuñación por fondo, el doblado por tres rodillos, el conformado por estiramiento y el doblado por estirado rotatorio, cada uno de los cuales se selecciona según la geometría, el volumen de producción y los requisitos de tolerancia.

La selección del proceso determina el estado de tensión, la estabilidad dimensional del acabado de la superficie y la eficiencia de la producción. La selección de un método inadecuado conduce a la variabilidad de la recuperación elástica del colapso de la sección transversal o a marcas de herramientas en las superficies visuales.

1. Doblado por aire: el punzón fuerza la lámina de aluminio hacia una abertura del troquel en V sin forzar el metal contra las paredes del troquel. El ángulo de curvatura final depende de la profundidad de penetración del punzón. El contacto se produce en tres puntos, por lo que el tonelaje requerido es relativamente bajo, pero la recuperación elástica es sustancial y requiere compensación de ángulo CNC.

2. Fondo: La lámina de aluminio se presiona para que entre en pleno contacto con la superficie del troquel en V. El punzón fuerza al material a ajustarse al ángulo del troquel estableciendo un radio constante. El tocado requiere de tres a cinco veces más tonelaje que el doblado con aire, pero reduce la variación del retorno elástico.

3. Acuñación: El tonelaje mecánico extremo obliga a la punta del punzón a penetrar la lámina de aluminio más allá de su límite elástico, desplazando físicamente el metal en el eje de curvatura. Esto elimina la recuperación elástica y crea radios estrechos, pero requiere una alta capacidad de prensa.

4. Doblado con tres rodillos: Tres rodillos ajustables aplican una curvatura continua a través de láminas largas de aluminio o perfiles extruidos. El desplazamiento vertical incremental del rodillo central reduce gradualmente el radio de curvatura para curvas arquitectónicas o cascos de embarcaciones.

5. Conformado por estiramiento: las abrazaderas sujetan una extrusión o lámina de aluminio en ambos extremos aplicando una tensión de tracción longitudinal cerca de su límite elástico antes de envolverla sobre un molde. Mantener la tensión de tracción elimina el pandeo del radio interno y suprime el retorno elástico.

6. Doblado por estiramiento rotativo: Se utiliza para tubos y extrusiones huecas. El doblado por estiramiento rotativo sujeta el material a una matriz de curvatura giratoria mientras que una matriz limpiadora de presión y el mandril interno soportan las paredes del perfil para evitar el aplanamiento o las arrugas de la sección transversal.

Radios de los hombros del troquel y control de fricción: Cuando se dobla aluminio con aire, es esencial un pulido suave y una lubricación periódica de los radios del hombro del troquel en V. Los troqueles de acero sin lubricar provocan irritaciones cuando las partículas de aluminio se sueldan en los hombros del troquel, lo que produce rayaduras en la superficie y concentraciones de tensión que inician el agrietamiento.

Los mejores métodos para doblar ángulos de aluminio

Los mejores métodos para doblar perfiles angulares de aluminio son el doblado rotatorio y el conformado por estiramiento con inserciones de soporte de acero o polioximetileno ajustadas para evitar la torsión de las patas y el pandeo del alma.

Doblar formas asimétricas como ángulos en L presenta desafíos mecánicos. Debido a que el centro de gravedad de la sección transversal no se alinea con el centro de corte, la aplicación de momentos de flexión provoca la torsión del perfil y el pandeo de las patas.

1. Doblado rotatorio con inserciones de zapata: un troquel de doblez dividido mecanizado con una cavidad geométrica precisa encapsula completamente ambas patas del ángulo. Una zapata limpiadora estacionaria sostiene la brida vertical en el punto tangente de deformación manteniendo la alineación estructural y evitando el colapso de la pata.

2. Conformado por estiramiento para ángulos estructurales: la aplicación de tensión axial hidráulica a lo largo del eje neutro antes de barrer el ángulo alrededor del bloque de encofrado tira de toda la sección transversal uniformemente hacia la deformación plástica. Esto elimina la tensión de compresión en la pata interior evitando que se arrugue la brida interior.

3. Doblador de rodillos con rodillos guía: El procesamiento de ángulos de aluminio en anillos o arcos grandes utiliza tres dobladores de rodillos equipados con rodillos guía ranurados ajustables. Los rodillos guía evitan que la pata vertical se incline o deforme, mientras que el rodillo central fuerza la pata horizontal hacia el radio prescrito.

Rellenos de soporte interno: al doblar ángulos de aluminio huecos o asimétricos con radios estrechos, inserte mandriles de polímero flexible de alta densidad en la esquina del ángulo antes de formar. Las inserciones de polímero distribuyen las cargas de compresión de manera uniforme evitando arrugas localizadas a lo largo de la línea del talón sin dañar las superficies.

Cómo doblar aluminio manualmente

El doblado manual de aluminio requiere un tornillo de banco de mordaza suave que sujeta bloques de madera dura o sintéticos, un marcado preciso de la línea de doblado y una fuerza mecánica controlada aplicada usando una hoja para doblar o un mazo de goma.

Mientras que la producción de gran volumen depende de la automatización, la creación de prototipos de bajo volumen y los ajustes de campo exigen técnicas manuales. Debido a que el aluminio carece de la ductilidad del acero con bajo contenido de carbono, las operaciones manuales deben mitigar los puntos de concentración de tensiones.

1. Diseño y marcado: Calcule el margen de curvatura requerido utilizando el factor K del ángulo de curvatura dentro del radio y los valores de espesor de la lámina. Marque las líneas de pliegue utilizando un marcador de fieltro fino en lugar de un trazador de acero afilado, ya que los rayones del trazado crean elevadores de tensión que desencadenan grietas prematuras a lo largo del eje de pliegue.

2. Sujeción con bloques de encofrado: empareje la lámina de aluminio de forma segura entre dos bloques de encofrado de madera dura o sintéticos dentro de un tornillo de banco. El borde superior del bloque frontal debe presentar un radio liso premecanizado igual o mayor que el radio de curvatura mínimo del material. Nunca doble el aluminio sobre una mordaza afilada.

3. Aplicación de fuerza mecánica: Utilice una barra de madera plana o una hoja doblada a mano para distribuir la fuerza uniformemente a lo largo de la hoja. Gire la hoja suavemente hasta lograr el ángulo deseado con un movimiento continuo. Si se requieren ajustes menores, golpee ligeramente con un mazo de goma de alta densidad comenzando desde los bordes exteriores.

4. Ablandamiento térmico controlado: Para templados de aluminio duro como el 6061 T6, el doblado manual a temperatura ambiente provoca roturas. Aplique una llama de oxiacetileno con una configuración de hollín de carbón pesado para cubrir el área doblada. Calienta el aluminio uniformemente hasta que el hollín se queme por completo, alrededor de 350 a 400 grados Celsius, y luego dóblalo inmediatamente mientras esté suave.

Procedimiento de doblado manual: Primero calcule el margen de doblado y marque las líneas de doblado con un marcador de fieltro. Luego aplique calor de soplete de hollín localizado si el temperamento excede la condición O hasta que el hollín se disipe. Luego sujete la hoja entre bloques de radio en un tornillo de banco. Finalmente, aplique una fuerza uniforme usando una barra para doblar y doble ligeramente para compensar la recuperación elástica.

Monitoreo térmico durante el ablandamiento: El sobrecalentamiento del aluminio por encima de los 450 grados Celsius provoca el crecimiento del grano y la fusión de los límites del grano, lo que destruye la integridad estructural. Utilice crayones indicadores de temperatura o pirómetros infrarrojos en lugar de señales visuales porque el aluminio no cambia de color antes de fundirse.

Cómo utilizar una plegadora para doblar

El uso de una plegadora para doblar aluminio requiere calcular los límites de tonelaje exactos, seleccionar las aberturas del troquel en V, generalmente de 8 a 12 veces el espesor del material, establecer los radios del punzón y aplicar una compensación automática del ángulo de recuperación elástica.

Las plegadoras CNC son vitales para el conformado industrial de chapa metálica. Lograr un doblado consistente del aluminio requiere una programación matemática precisa y una configuración de la máquina.

1. Calcule el tonelaje de flexión requerido: La fuerza para doblar con aire una lámina de aluminio en una plegadora depende de la resistencia máxima a la tracción, el espesor de la longitud de flexión de la lámina y el ancho de apertura de la matriz en V. Asegúrese de que el tonelaje total no exceda los límites de capacidad de la plegadora o de la herramienta.

2. Selección de apertura de matriz en V y radio de perforación: Para la formación de láminas de aluminio, se recomienda una abertura de matriz en V amplia de 10 a 12 veces el espesor del material. Las aberturas más anchas del troquel distribuyen la fuerza de flexión sobre un arco más grande, lo que reduce la tensión de tracción y las marcas de indentación en la superficie. El radio de la punta del punzón debe igualar o superar el radio de curvatura mínimo de la aleación.

3. Programación del controlador CNC: Introduzca el espesor del material, la resistencia a la tracción, la dirección del grano, el radio interior y los parámetros del troquel V en el controlador CNC. Establezca las posiciones de los dedos del tope trasero para alinear la línea de doblez con precisión sobre el centro del troquel en V. Los sistemas de medición de ángulos láser CNC monitorean el ángulo de flexión en tiempo real para compensar el retroceso.

4. Ejecución de plegados de prueba: ejecute siempre un plegado de prueba en una muestra de desecho cortada exactamente del mismo lote de láminas y orientación de fibra. Mida las longitudes de brida del radio de curvatura interior resultante y el ángulo de recuperación elástica utilizando transportadores digitales. Ajuste los parámetros de profundidad del eje Y para eliminar la distorsión en piezas de trabajo largas.

Al producir conjuntos estructurales críticos, como el servicio de doblado de aluminio de precisión para equipos médicos, los ajustes de la plegadora deben calibrarse meticulosamente. Los chasis de carros médicos, los C ARC estructurales y los marcos de soporte exigen una estética de superficie limpia, libre de marcas de rozamiento y una consistencia angular completa.

Película de matriz de uretano y herramientas protectoras: Para eliminar los microrayados por fricción y las marcas de matriz de contaminación por hierro en paneles de aluminio estéticos, coloque una película protectora de uretano de alta resistencia sobre la abertura de la matriz en V antes de formar. La película que no daña amortigua la lámina de aluminio y extiende las cargas de contacto de manera uniforme.

Los mejores materiales para doblar aluminio

Las mejores aleaciones de aluminio para doblar son las 3003 O o H14 no tratables térmicamente y las 5052 O o H32 para una conformabilidad extrema y el temple 6061 O tratable térmicamente cuando se requiere una alta resistencia estructural final después del conformado.

Seleccionar la aleación de aluminio y el temple óptimos es una decisión crítica en el diseño de componentes. Intentar doblar con radios estrechos en temples completamente envejecidos de alta resistencia como T6 da como resultado una fractura estructural a menos que se apliquen radios grandes o ablandamiento térmico.

1. Aleación de aluminio 3003: 3003 es una aleación endurecible por deformación y no tratable térmicamente que presenta ductilidad, resistencia a la corrosión y conductividad térmica excepcionales. En su estado recocido O, se puede plegar sobre sí mismo sin microfisuras. Se utiliza para intercambiadores de calor, contenedores de productos químicos y conductos de chapa.

2. Aleación de aluminio 5052: Reconocida como una aleación primaria para la formación de láminas de metal, la aleación 5052 ofrece resistencia a la fatiga de resistencia media y características de conformado en frío. Temper 5052 H32 es estándar para recintos industriales, estructuras marinas, componentes de chasis y tanques de líquidos que permiten curvaturas limpias y cerradas.

3. Aleación de aluminio 6061: 6061 es una aleación de placa y extrusión estructural ampliamente especificada. En su estado T6 completamente envejecido, la ductilidad es baja y requiere radios de curvatura generosos para evitar fracturas. En su estado O completamente recocido, exhibe una excelente formabilidad y se puede tratar térmicamente para obtener un postformado con estado T6.

4. Aleación de aluminio 5083: Diseñado para aplicaciones estructurales marinas y de recipientes a presión, el 5083 proporciona alta resistencia en aleaciones no tratables térmicamente junto con resistencia a condiciones criogénicas y corrosión del agua de mar. En el modelo H111, el templado 5083 se dobla de forma fiable en radios moderados.

5. Aleación de aluminio 7075: 7075 ofrece una alta resistencia a la tracción comparable al acero estructural, pero exhibe una conformabilidad en frío deficiente en la condición T6. El doblado de 7075 T6 requiere radios de curvatura grandes en caliente, a temperaturas elevadas o comenzando exclusivamente en el temple O suave seguido de un tratamiento térmico completo.

Estandarización en 5052 H32 para fabricación de láminas metálicas: para gabinetes estructurales generales y componentes de chasis que requieren rigidez estructural y flexión limpia, la estandarización en aleación 5052 H32 proporciona bajas tasas de desperdicio, un comportamiento de recuperación elástica consistente y un riesgo mínimo de agrietamiento por deformación en comparación con las aleaciones duras de la serie 6000.

Factores clave que afectan el doblado del aluminio

Los factores clave que afectan el rendimiento de flexión del aluminio incluyen la relación mínima del radio de curvatura, la dirección del grano de rodadura, la tolerancia del espesor del material, el estado del temple y la capacidad total de endurecimiento por deformación.

No analizar los parámetros del material antes de iniciar las series de producción provoca altas tasas de desperdicio, daños en las herramientas y dimensiones fuera de las especificaciones.

1. Radio de curvatura mínimo: El radio de curvatura mínimo es el radio interior más estrecho al que se puede formar una lámina o extrusión de aluminio sin desarrollar microfisuras superficiales o fallas estructurales. El radio de curvatura mínimo es directamente proporcional al espesor del material e inversamente proporcional al porcentaje de alargamiento de ductilidad. Intentar un radio interior más estrecho que el límite mínimo fuerza a las fibras de tracción externas a superar su límite de deformación, iniciando microfracturas.

2. Orientación del grano de laminación: durante el procesamiento del laminador, los granos de aluminio se alargan horizontalmente en la dirección de laminación. Doblar perpendicularmente a lo largo de la orientación del grano fuerza a que la tensión cruce múltiples límites de grano, maximizando la ductilidad y minimizando los riesgos de agrietamiento. La flexión paralela a la dirección de la fibra concentra la tensión de tracción a lo largo de los límites de la fibra, lo que lleva a una división prematura a lo largo de la línea de curvatura.

3. Uniformidad del espesor del material: El tonelaje de flexión de la plegadora y los cálculos de recuperación elástica dependen en gran medida del espesor del material. Las variaciones del molino en el espesor de la lámina alteran el ángulo de plegado final. Las variaciones de espesor deben rastrearse con sensores para ajustar la profundidad del trazo dinámicamente.

4. Recuperación elástica y compensación de sobreflexión: la recuperación elástica se rige por la relación entre el límite elástico y el módulo elástico. Debido a que el aluminio tiene un módulo de elasticidad bajo, su recuperación elástica es mayor que la del acero al carbono. Para lograr una curvatura final de 90 grados en aluminio 6061 T6, el punzón debe doblar demasiado el material a aproximadamente 83 a 85 grados, permitiendo que la tensión elástica se relaje nuevamente al ángulo objetivo.

Para fabricaciones de altas especificaciones, como las que se encuentran en el servicio personalizado de doblado de aluminio para equipos médicos, es fundamental controlar los factores físicos. Los ensambles deben permitir la integración con tubos C ARC estructurales y soportes de chasis sin distorsión estructural.

Cálculo del factor de recuperación elástica: Calcule el factor de recuperación elástica utilizando el radio interior bajo carga, el radio interior final después de la liberación elástica y los valores de espesor de la lámina. Un valor del factor de recuperación elástica de 1,0 indica recuperación elástica cero, mientras que valores más bajos requieren compensaciones de sobreflexión preprogramadas en el controlador CNC.

Cómo prevenir grietas durante el doblado de aluminio

La prevención de grietas durante el doblado del aluminio requiere hacer cumplir radios de curvatura mínimos, orientar las líneas de curvatura perpendiculares a la dirección de la fibra, desbarbar las micromuescas del borde, utilizar temperaturas de conformado cálidas y seleccionar templados recocidos.

El agrietamiento de la superficie del radio exterior es el principal modo de desecho en el doblado de aluminio. El agrietamiento ocurre cuando la tensión de tracción en la superficie exterior excede el umbral de falla por deformación local del material. La implementación de controles sistemáticos elimina la aparición de grietas.

1. Haga cumplir umbrales estrictos de radio de curvatura mínimo: nunca fuerce el aluminio hacia una esquina interior afilada. Seleccione un radio de punzón que respete el radio de curvatura mínimo de la aleación. Si las restricciones de diseño exigen una transición estrecha en las esquinas desde un templado duro como T6 a un templado intermedio como T4 o un templado O completamente recocido.

2. Desbarbar y pulir bordes cortados o cortados: cuando las láminas de aluminio se cortan, se perforan o se cortan con láser, se forman microfracturas, rebabas y zonas localizadas endurecidas a lo largo de los bordes cortados. Cuando estos bordes experimentan tensión de tracción durante la flexión, las micromuescas actúan como puntos de concentración de tensiones que inician grietas. Quite las rebabas achaflanadas o alise los bordes de la hoja a lo largo de la zona de doblez antes de formar.

3. Alinee las curvas perpendiculares a la dirección del grano de rodadura: al anidar piezas en cortadoras o enrutadores láser CNC, oriente las líneas de curvatura críticas en un ángulo de 90 grados con respecto a la dirección de laminación de la hoja. Si las curvas multidireccionales en una sola hoja impiden la alineación de 90 grados, coloque la hoja en un ángulo de 45 grados para distribuir la tensión de tracción de manera uniforme.

4. Implementar flexión a temperatura elevada: para aleaciones de alta resistencia como 6061 T6 y 7075 T6, calentar el material a una temperatura controlada entre 150 y 200 grados Celsius aumenta la ductilidad y reduce el límite elástico sin degradar permanentemente las propiedades mecánicas a temperatura ambiente. El conformado en caliente reduce la recuperación elástica y previene la fractura de la fibra exterior en curvas de radio estrecho.

5. Utilice lubricación y aberturas anchas del troquel en V: el aumento de las aberturas del troquel en V reduce la tensión de corte localizada al aumentar la longitud del arco sobre el cual se deforma la lámina. La aplicación de lubricantes sintéticos o películas de polietileno a lo largo de los hombros del troquel reduce el arrastre de la superficie, evitando el estiramiento localizado y el adelgazamiento de la superficie exterior.

Inspección con tintes penetrantes para componentes críticos: Para conjuntos de aluminio estructural, aeroespacial, marino o médico sujetos a alta fatiga cíclica, la inspección visual por sí sola es insuficiente para detectar grietas subsuperficiales. Implemente pruebas de tintes líquidos penetrantes posteriores al doblado para verificar la integridad de la superficie antes de enviar las piezas al anodizado final o al recubrimiento de pintura.

Resumen y conclusiones

Dominar el doblado de aluminio industrial requiere una comprensión profunda de los límites de deformación de los materiales de la física metalúrgica y técnicas de fabricación precisas. A diferencia del acero, el aluminio exige controles sobre los radios de curvatura mínimos, la orientación del grano, la compensación elástica y las superficies de herramientas especializadas para evitar defectos como microfisuras, excoriación y pandeo del perfil.

Al seleccionar aleaciones óptimas no tratables térmicamente como 3003 y 5052 H32 para una conformabilidad profunda o al gestionar los templados tratables térmicamente como 6061 O frente a 6061 T6 mediante conformado en caliente y tratamiento térmico postformado, los ingenieros pueden lograr tolerancias dimensionales y rendimiento estructural ajustados. Ya sea que se utilicen prensas plegadoras CNC, formadoras de estiramiento o dobladoras rotativas con mandriles personalizados que combinan el proceso de conformado con la geometría del perfil, se garantiza un desperdicio mínimo, menores costos de producción y un atractivo estético superior. Cumplir con los parámetros técnicos, las fórmulas operativas y los protocolos de mantenimiento detallados en esta guía permite a los especialistas en fabricación producir componentes estructurales de aluminio para aplicaciones globales exigentes.
