La ingeniería de vuelos con ala giratoria se reduce a un enorme desafío. Debes gestionar el par. Cada vez que un rotor principal gira, el fuselaje del avión naturalmente quiere girar exactamente en la dirección opuesta. Los diseños tradicionales resuelven este problema aerodinámico utilizando un rotor de cola dedicado. Sin embargo, el mecanismo de rotor coaxial contrarrotativo ofrece una alternativa probada y altamente eficiente.
Al apilar dos rotores principales exactamente en el mismo eje vertical, un helicóptero coaxial elimina por completo la necesidad de un brazo de cola largo. Este diseño inteligente anula naturalmente las fuerzas de torsión. Crea una huella de avión increíblemente estable y compacta. En esta guía completa, analizaremos la arquitectura mecánica precisa detrás de estos sistemas de doble rotor. Evaluaremos sus compensaciones operativas únicas en escenarios de vuelo del mundo real. Finalmente, proporcionamos un marco de evaluación estructurado. Esto le ayuda a determinar si esta plataforma especializada se ajusta a sus necesidades recreativas, de espacio o de carga útil específicas.
Neutralización del par: los helicópteros coaxiales utilizan dos rotores que giran en direcciones opuestas en el mismo eje para cancelar naturalmente el par, dedicando el 100% de la potencia del motor a la elevación en lugar del control antipar.
Eficiencia de la huella: al eliminar el brazo de cola, los diseños coaxiales ofrecen una huella operativa significativamente menor, lo que los hace ideales para espacios confinados (por ejemplo, operaciones navales, logística urbana de drones).
Complejidad mecánica: El requisito de ejes de transmisión concéntricos y huecos y platos cíclicos dobles aumenta los costos iniciales de fabricación y los gastos generales de mantenimiento.
Estabilidad inherente: Las fuerzas aerodinámicas simétricas proporcionan una estabilidad excepcional en vuelo estacionario, que es muy valorada tanto en modelos RC para principiantes como en aplicaciones industriales de carga pesada.
Para comprender la genialidad detrás de los rotores de doble apilamiento, primero debemos observar la física básica del vuelo. La cuestión central se remonta directamente a la Tercera Ley del Movimiento de Newton. Cada acción produce una reacción igual y opuesta. Cuando el motor de un helicóptero aplica fuerza de rotación a una pala del rotor principal, el aire resiste. Esta resistencia provoca una fuerza reaccionaria masiva llamada torque. Naturalmente, el fuselaje quiere girar violentamente en dirección opuesta a las palas del rotor.
Un helicóptero convencional combate esta fuerza de rotación mediante un rotor de cola. El rotor de cola empuja el aire horizontalmente. Este empuje lateral actúa como una palanca para mantener recto el avión. Si bien es eficaz, este enfoque tradicional conlleva graves ineficiencias. Un rotor de cola estándar consume aproximadamente entre el 10 y el 15 por ciento de la potencia total del motor. Drena energía valiosa sólo para evitar que el avión gire. Esta potencia desviada no puede contribuir a la capacidad de elevación vertical.
Los ingenieros desarrollaron la configuración coaxial para resolver estas ineficiencias exactas. Los criterios de éxito para adoptar este mecanismo dependen de unos pocos requisitos estrictos. Los operadores eligen este diseño cuando necesitan la máxima eficiencia de elevación para generar energía. Lo seleccionan cuando el espacio del hangar o las zonas de aterrizaje exigen un almacenamiento extremadamente compacto. Además, sobresale cuando una alta estabilidad en vuelo estacionario es crítica. Al eliminar el vulnerable brazo de cola, los aviones pueden operar más cerca de los obstáculos de forma segura.
El secreto para neutralizar el par sin rotor de cola reside en la simetría mecánica. Un sistema coaxial impulsa dos rotores separados montados en el mismo eje central. La transmisión obliga a estos rotores a girar en direcciones completamente opuestas. Normalmente, el rotor superior gira en sentido antihorario. El rotor inferior gira en el sentido de las agujas del reloj.
Esta rotación opuesta genera fuerzas aerodinámicas simétricas. Debido a que los dos discos del rotor producen cantidades idénticas de torque en direcciones opuestas, las fuerzas de torsión se anulan entre sí por completo. El fuselaje permanece perfectamente estable. Dedica cada gramo de potencia del motor directamente a la elevación vertical.
Sin embargo, aún necesitarás dirigir el avión hacia la izquierda o hacia la derecha. La dirección se conoce como control de guiñada. En un avión estándar, simplemente se ajusta el paso del rotor de cola. En un fuselaje coaxial, los ingenieros utilizan un brillante truco aerodinámico. Introducen un desequilibrio deliberado del par. Para girar a la derecha, los controles de vuelo aumentan ligeramente el paso colectivo del rotor que gira en sentido antihorario. Al mismo tiempo, disminuyen el paso del rotor que gira en el sentido de las agujas del reloj. La elevación total sigue siendo idéntica. La aeronave no sube ni desciende. Pero el rotor que crea más resistencia empuja el fuselaje hacia un giro suave.
Visualizar este flujo mecánico requiere observar algunas etapas internas distintas. Un diagrama técnico adecuado de un sistema coaxial debe mostrar:
La caja de cambios dividida: la transmisión central recibe potencia del motor y la divide en dos salidas rotacionales opuestas.
Alineación concéntrica: El anidamiento físico del eje sólido interior dentro del tubo hueco exterior.
La brecha de separación: la distancia vertical requerida entre los discos del rotor superior e inferior para evitar colisiones de las palas.
Ruta de control de vuelo: la ruta de las varillas de empuje que se mueven desde el plato cíclico inferior hacia arriba a través del conjunto giratorio para llegar al plato cíclico superior.

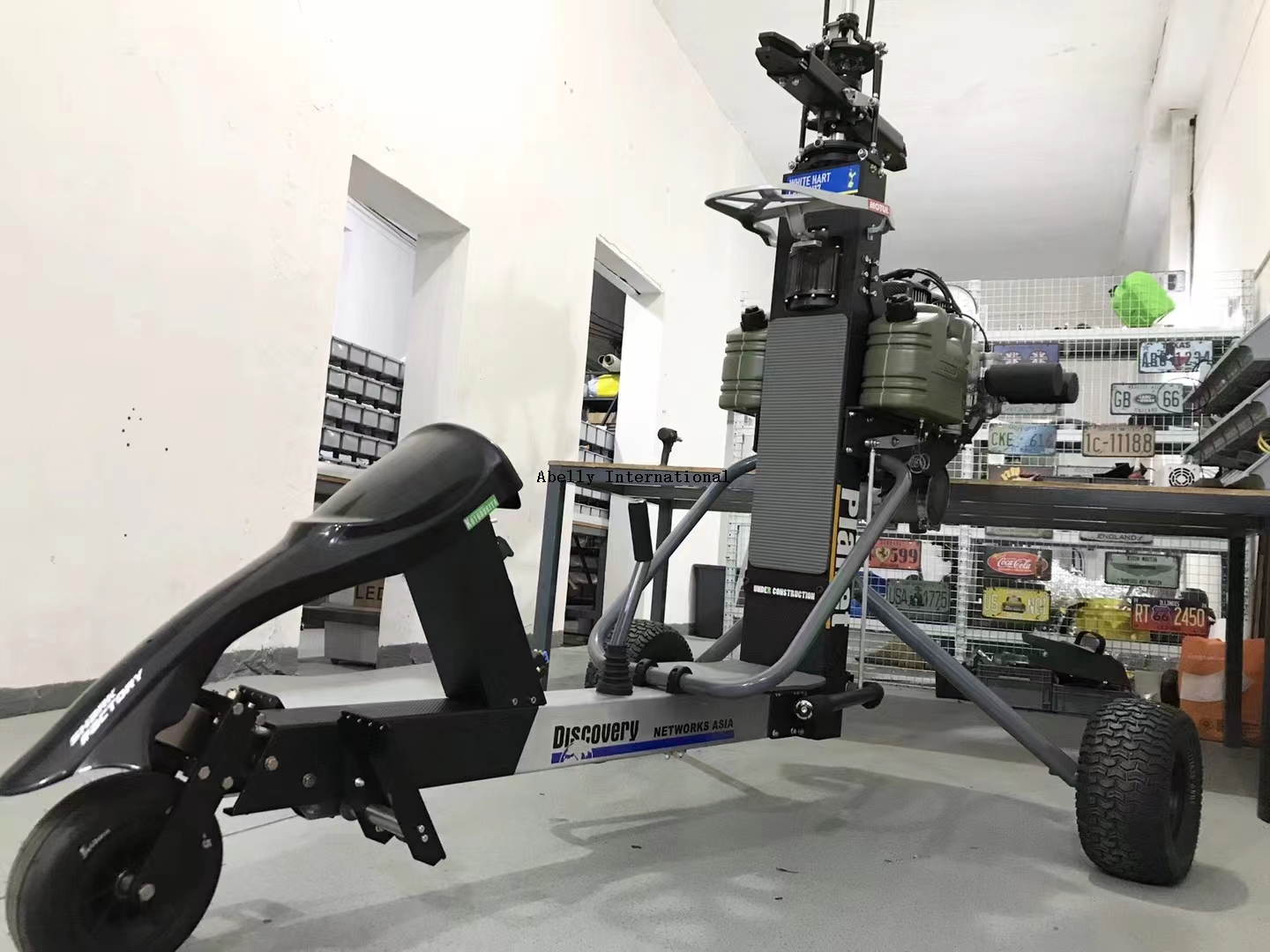

Construir un helicóptero coaxial exitoso requiere componentes internos altamente especializados. El diseño incluye el doble de piezas móviles en el área del cubo del rotor principal en comparación con un avión estándar.
La característica más distintiva es el sistema de doble plato cíclico. Un solo plato cíclico traduce las entradas de control estacionarias del piloto en movimientos de rotación de las palas. Debido a que un avión coaxial tiene dos rotores distintos que giran en direcciones opuestas, requiere estrictamente dos platos cíclicos separados. El plato cíclico inferior controla las palas del rotor inferior. El plato cíclico superior controla las cuchillas superiores.
Sosteniendo estos rotores están los mástiles interior y exterior. La realidad mecánica de esta configuración es compleja. Los ingenieros utilizan un mástil exterior grande y hueco para soportar la cabeza inferior del rotor. Dentro de este tubo hueco corre un mástil interior sólido y más largo. Este mástil interior se extiende más allá del rotor inferior para soportar la cabeza del rotor superior. Ambos mástiles comparten la misma línea central vertical pero giran de forma independiente.
Transferir comandos piloto al rotor superior presenta otro gran desafío. Los enlaces de control y los servos deben enrutar mecánicamente las entradas más allá del ambiente violento y giratorio del rotor inferior. Los ingenieros suelen utilizar barras de control complejas. Estas varillas de empuje corren paralelas a los mástiles y utilizan cojinetes deslizantes especializados para evitar las piezas giratorias inferiores de forma segura.
A continuación se muestra una tabla resumen que detalla los elementos mecánicos críticos:
Componente | Función primaria | Desafío mecánico |
|---|---|---|
Caja de cambios planetaria | Divide la potencia del motor e invierte la rotación de un eje de transmisión. | Debe mantener RPM perfectamente sincronizadas para ambos ejes bajo carga pesada. |
Mástil exterior (hueco) | Impulsa el conjunto del rotor inferior. | Debe albergar cojinetes internamente para soportar el eje interior contrarrotativo. |
Mástil interior (sólido) | Impulsa el conjunto del rotor superior. | Requiere una alta resistencia a la tracción para evitar la flexión en su tramo más largo. |
Platos cíclicos dobles | Traduzca las entradas del control piloto en cambios de paso de las palas giratorias. | El plato cíclico superior requiere un complicado recorrido del varillaje más allá del rotor inferior. |
Los diseñadores de aviones se enfrentan a constantes compensaciones. La selección de la configuración correcta del rotor determina la capacidad máxima de la máquina. Podemos evaluar estos diseños en tres categorías principales de rendimiento.
La primera gran ventaja de un sistema coaxial es su relación elevación-espacio. En comparación con los diseños de un solo rotor, las máquinas coaxiales son increíblemente compactas. Un helicóptero convencional requiere un brazo de cola largo para proporcionar palanca al rotor de cola. Quitar esta pluma permite que un avión de carga pesada encaje dentro de pequeños hangares o en pistas de aterrizaje estrechas. Obtendrá la capacidad de transportar cargas útiles mucho más pesadas en una envoltura física significativamente más pequeña.
Sin embargo, esta potencia compacta conlleva compensaciones aerodinámicas en el vuelo hacia adelante. Si bien las plataformas coaxiales destacan en un vuelo estacionario, los viajes a alta velocidad introducen una física compleja. A medida que la aeronave avanza, el rotor inferior opera continuamente siguiendo la estela turbulenta y acelerada del rotor superior. Este fenómeno se llama interferencia de estela. Reduce la eficiencia aerodinámica de las palas inferiores durante el vuelo rápido hacia adelante. Por lo tanto, los aviones de un solo rotor generalmente funcionan mejor a velocidades de crucero muy altas.
Al evaluar la escalabilidad y la carga útil, también debemos considerar los multirotores. Los cuadricópteros dominan el mercado de los drones ligeros. Se basan en palas simples de paso fijo y dependen de los cambios de RPM del motor para dirigir. Pero la eficiencia de los multirrotores cae drásticamente a medida que aumentan las cargas útiles. Agregar peso requiere motores y baterías drásticamente más grandes. Un sistema coaxial se adapta mucho mejor a drones empresariales y aviones tripulados de carga pesada. Maximiza la eficiencia del área del disco. Generas una elevación masiva desde un punto central concentrado sin abarcar múltiples brazos anchos.
Las características únicas de rendimiento de los sistemas de doble rotor los hacen muy buscados en varias industrias distintas.
En el sector empresarial, los drones de carga pesada utilizan este diseño de forma agresiva. La fumigación agrícola, la inspección de líneas eléctricas de servicios públicos y la entrega remota de carga exigen un desplazamiento preciso. Estas aplicaciones requieren una alta capacidad de carga útil. Además, un helicóptero coaxial proporciona una estabilidad excepcional con viento cruzado. Debido a que carece de rotor de cola, un viento lateral repentino no empujará agresivamente la cola. Esto hace que los vuelos de precisión con mal tiempo sean mucho más seguros.
La aviación militar y naval también depende en gran medida de esta arquitectura. Los ejemplos más famosos son los helicópteros de la oficina de diseño rusa Kamov. A las armadas les encantan estas plataformas. Operar una aeronave desde la cubierta de un barco que cabecea y se balancea es peligroso. Un rotor de cola tradicional plantea un enorme riesgo de impacto para la tripulación de cubierta y las superestructuras del barco. El diseño compacto y sin cola permite a las fuerzas navales operar helicópteros pesados de ataque y rescate desde fragatas y destructores mucho más pequeños.
En el espacio de consumo, este mecanismo domina los modelos RC y los drones aficionados. Los principiantes tienen dificultades con los helicópteros RC convencionales de un solo rotor. La gestión de la deriva del rotor de cola requiere correcciones de control pequeñas y constantes. Los modelos coaxiales eliminan esta frustración. Su simetría aerodinámica inherente crea una tendencia a la autoestabilización. Si sueltas las palancas de control, el modelo naturalmente querrá detenerse y flotar en el lugar. Esto los convierte en el estándar mundial indiscutible para aviones de control remoto aptos para principiantes.
A pesar de las increíbles ventajas, la adopción de una plataforma coaxial introduce estrictas realidades de mantenimiento. Se cambia la complejidad aerodinámica por la complejidad mecánica. Debe evaluar estos riesgos antes de comprometerse con una plataforma.
La consideración principal implica múltiples puntos de falla. La cabeza del rotor contiene el doble de cojinetes, varillajes y componentes móviles. La caja de cambios planetaria que gestiona los ejes concéntricos es una pieza de maquinaria compleja. Esta complejidad se traduce directamente en mayores costos de reparación. También exige protocolos de inspección mucho más estrictos y frecuentes para garantizar la seguridad de los vuelos.
Otra limitación física es el riesgo de choque con el mástil o con las palas. Las palas del rotor superior e inferior son flexibles. Durante maniobras muy agresivas o bajo fuerzas G negativas intensas, las palas se flexionan verticalmente. Si el piloto empuja la aeronave más allá de sus límites de envolvente de vuelo, las palas superiores pueden hundirse y golpear las palas inferiores. Esto da como resultado una falla estructural catastrófica en el aire. Por lo tanto, los pilotos deben volar estas máquinas dentro de estrictos límites de maniobrabilidad.
Las penalizaciones de peso también influyen. Mientras se ahorra peso al quitar la transmisión del brazo de cola y del rotor de cola, se vuelve a agregar peso en el buje principal. El pesado y complejo cambio inversor compensa en parte el ahorro de peso inicial. El avión sigue siendo compacto, pero pesa mucho en el centro.
Para ayudar a los tomadores de decisiones, aquí hay una lista de verificación lógica de preselección:
Elija un diseño coaxial si: El espacio operativo es muy restringido. Se requiere máxima estabilidad en vuelo estacionario con vientos cruzados. El levantamiento de cargas pesadas es la misión principal.
Evite un diseño coaxial si: El objetivo principal es un vuelo hacia adelante a alta velocidad. Los presupuestos de mantenimiento son estrictamente limitados. La misión requiere maniobras acrobáticas muy agresivas.
El mecanismo de rotor coaxial contrarrotativo se presenta como una solución de aviación probada y altamente especializada. Cambia deliberadamente la simplicidad mecánica por una estabilidad excepcional en vuelo estacionario y una eficiencia espacial inigualable. Al apilar dos rotores y eliminar el brazo de cola, los ingenieros resolvieron el problema fundamental del par y al mismo tiempo redujeron drásticamente la huella del avión.
En el futuro, los compradores y operadores deben evaluar cuidadosamente los requisitos exactos de su misión. Mapee sus necesidades específicas de carga útil y limitaciones de espacio con las realidades mecánicas descritas aquí. Reconozca el presupuesto de mantenimiento intensivo requerido para cajas de cambios complejas. Ya sea que esté invirtiendo en un dron empresarial de carga pesada o explorando modelos RC para principiantes, comprender estas compensaciones aerodinámicas le garantiza seleccionar la plataforma más segura y eficiente para sus objetivos.
R: No todos los helicópteros utilizan este diseño debido a importantes compensaciones mecánicas. Los sistemas coaxiales requieren cajas de engranajes pesadas y muy complejas y platos cíclicos duales. Esto aumenta significativamente los costos iniciales de fabricación y el mantenimiento continuo. Además, el rotor inferior sufre una resistencia aerodinámica en vuelos rápidos hacia adelante debido a la interferencia de estela del rotor superior, lo que limita las velocidades máximas.
R: En el mundo del RC y de los aficionados, sí. Los rotores opuestos crean fuertes tendencias de autoestabilización, lo que los hace perfectos para principiantes. En la aviación tripulada a gran escala, se comportan de forma ligeramente diferente a los helicópteros convencionales. Si bien requieren entrenamiento especializado para el vuelo hacia adelante, son absolutamente excelentes al proporcionar un vuelo estacionario estable y sólido como una roca.
R: Sí, experimentan interferencias de estela. El rotor inferior pierde algo de eficiencia porque aspira aire que el rotor superior ya ha acelerado hacia abajo. Sin embargo, los ingenieros equilibran esta pérdida específica con la enorme potencia ahorrada al eliminar por completo el drenaje parásito del motor de un rotor de cola tradicional.
R: Si un rotor deja de girar o falla por completo, la aeronave experimenta una pérdida catastrófica del equilibrio del par. Sin la fuerza de rotación opuesta, el fuselaje entrará inmediatamente en un giro violento e incontrolable. Esta vulnerabilidad extrema subraya la necesidad crítica de un mantenimiento riguroso y continuo de la transmisión y la caja de cambios.
